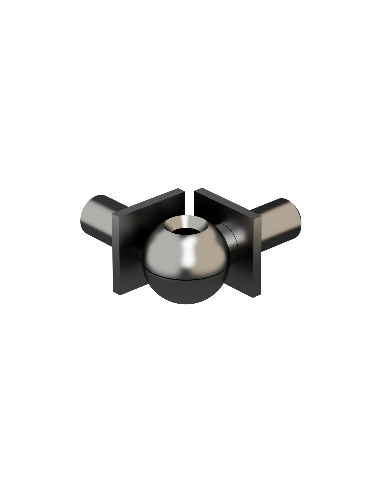

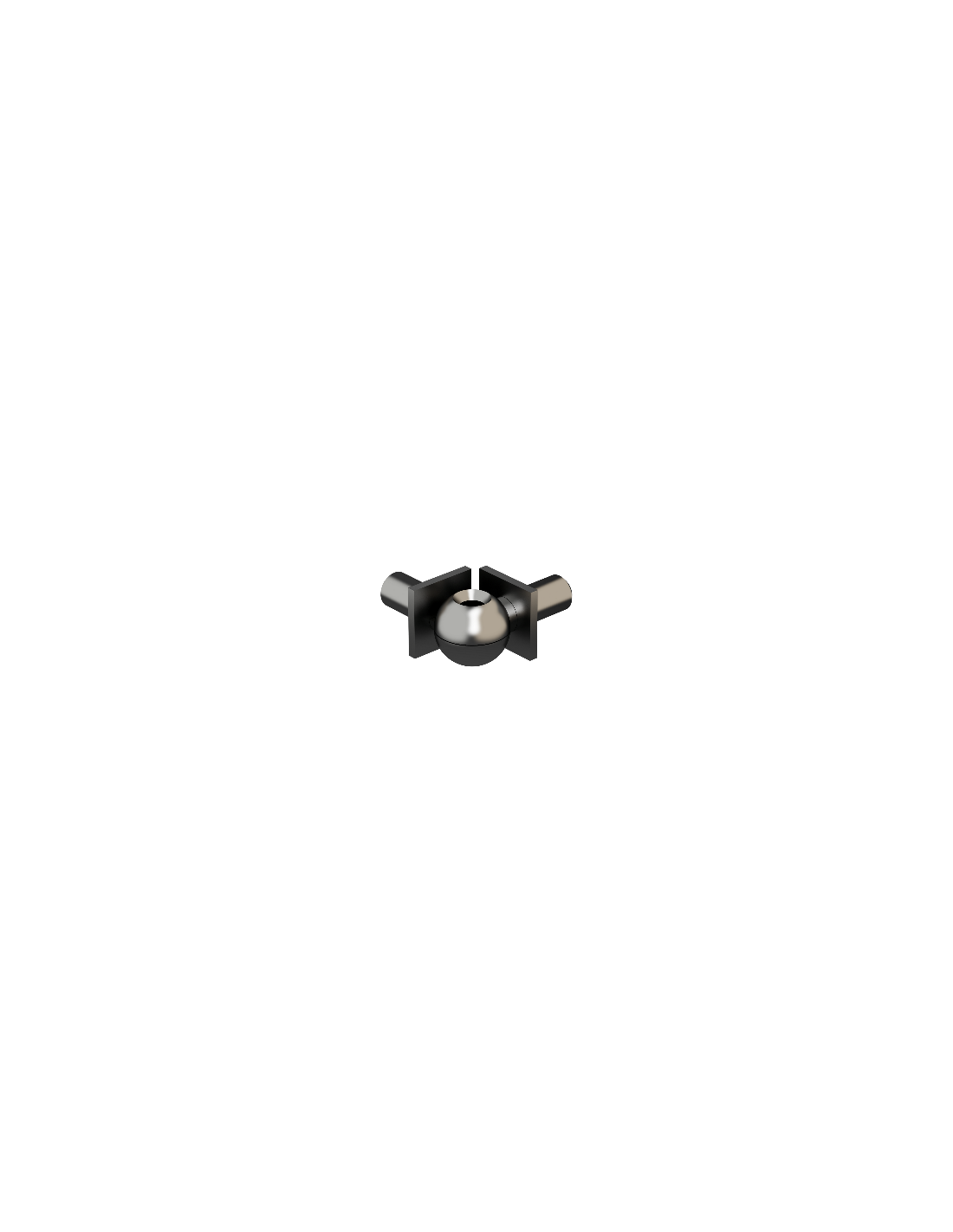

Gelenkverbinder für Vierkantstäbe 16 × 16

Name: Gelenkverbinder für Vierkantstäbe 16 × 16
Brand: Levigne
SKU: RACART1616
Price: 4.31 EUR
Availability: InStock

Gelenkverbinder für Vierkantstäbe 16 × 16 mm – Quadrum-Serie. Eloxiertes Aluminium. Verbindung mit variablem Winkel zwischen zwei Vierkantstäben 16 × 16 mm für Ecken oder Treppen. Der Winkel ist einstellbar und wird mit einer Schraube fixiert. Oberflächen: Schwarz glänzend oder Edelstahloptik glänzend. Nur mit 16 × 16 mm starken Stäben der WoodUp-Quadrum-Serie kompatibel, nicht mit der Ellipsis-Serie. Geringer Pflegeaufwand: Den festen Sitz der Fixierschraube einmal jährlich prüfen. Für innen und außen. Einzeln erhältlich.

Metallfarbton

Artikel-Nr. RACART1616IB

4,31 € Bruttopreis

Auf Lager Versand innerhalb von 10 Tagen

Quantité

Paiement :

Paiement en 2x, 3x, 4x avec

Beschreibung
Artikeldetails

Gelenkverbinder für Vierkantstäbe 16 × 16 mm der Quadrum-Serie – variabler Winkel

Mit diesem Gelenkverbinder lassen sich zwei 16 × 16 mm starke Vierkantstäbe der Quadrum-Serie in einem variablen Winkel verbinden, wenn das Geländer die Richtung ändert. Er wird mit dem schwenkbaren horizontalen Handlaufverbinder 80 × 30 mm, Gelenkverbinder für Quadrum-Handlauf 80 × 30 mm, kombiniert. Zusammen verbinden sie das Geländer über seine gesamte Höhe im Winkel. Für jede Geländerecke benötigen Sie 5 Stabverbinder (einen pro waagerechtem Stab) und 1 Handlaufverbinder.

Dieser Verbinder ist in Schwarz glänzend und Edelstahloptik glänzend erhältlich und sorgt für ein einheitliches Erscheinungsbild der Quadrum-Installation. Er ist ausschließlich mit den 16 × 16 mm starken Vierkantstäben der Quadrum-Serie kompatibel – nicht mit den Rundstäben Ø 16 mm der Ellipsis-Serie. Diese benötigen eigene Gelenkverbinder: Gelenkverbinder für Ellipsis-Stäbe Ø 16 mm.

Wichtigste Eigenschaften

Merkmal	Wert
Material	Eloxiertes Aluminium
Kompatibler Stabquerschnitt	16 × 16 mm – Quadrum-Serie
Verwendung	Verbinder mit variablem Winkel zwischen zwei Vierkantstäben
Oberflächen	Schwarz glänzend / Edelstahloptik glänzend
Serie	Nur Quadrum – nicht mit Ellipsis kompatibel
Anzahl pro Ecke	5 Verbinder pro Richtungswechsel (1 pro Stab)
Verkaufseinheit	Einzeln

Das Wichtigste auf einen Blick

✓ Variabler Winkel – passt sich Richtungswechseln ohne aufwendige Zuschnitte an
✓ 16 × 16 mm Quadrum – exakter Querschnitt der WoodUp-Vierkantstäbe
✓ 5 Verbinder pro Ecke – einer pro waagerechtem Geländerstab
✓ Mit dem Gelenkverbinder für Quadrum-Handlauf 80 × 30 mm kombinieren – Handlaufverbinder 80 × 30 mm für die vollständige Eckverbindung
✓ Einheitliche Oberflächen – Schwarz glänzend oder Edelstahloptik glänzend, passend zum Quadrum-Set
✓ Ausschließlich für die Quadrum-Serie – nicht mit Ellipsis kompatibel (Rundstäbe Ø 16 mm)

Montagehinweise

Bestellen Sie 5 Verbinder pro Ecke. Stellen Sie alle Verbinder vor dem Einsetzen auf denselben Winkel ein. Messen Sie den genauen Winkel Ihrer Konstruktion mit einem Winkelmesser oder einer verstellbaren Winkelschmiege. Stecken Sie die Stabenden in die Verbinder, ohne die Schrauben festzuziehen. Prüfen Sie die Ausrichtung aller Stäbe in beiden Geländerabschnitten und ziehen Sie die Schrauben dann schrittweise von Pfosten zu Pfosten fest. Kombinieren Sie die Stabverbinder für dieselbe Ecke am oberen Geländerabschluss stets mit dem Handlaufverbinder Gelenkverbinder für Quadrum-Handlauf 80 × 30 mm.

Pflege und Schutz

Mit Seifenwasser reinigen. Prüfen Sie jährlich den festen Sitz des Gelenkmechanismus – Temperaturschwankungen im Außenbereich können die Schrauben zur Winkelfixierung leicht lockern. Spülen Sie den Mechanismus in Meeresnähe mit Süßwasser ab, um Salzablagerungen zu vermeiden.

WoodUp-Tipp

Wichtig vor dem Kauf: Dieser Verbinder ist ausschließlich mit den 16 × 16 mm starken Vierkantstäben der QUADRUM-Serie kompatibel. Verwenden Sie ihn nicht mit den Rundstäben Ø 16 mm der ELLIPSIS-Serie, die einen anderen Querschnitt haben. Planen Sie für jeden Stab an einer Richtungsänderung einen Verbinder ein. Für gerade Verbindungen zwischen Modulen verwenden Sie den geraden Verbinder. Die Befestigungsschrauben sind enthalten.

Häufig gestellte Fragen

Ist dieser Verbinder mit den Rundstäben Ø 16 mm der Ellipsis-Serie kompatibel?

Nein. Dieser Verbinder ist für die 16 × 16 mm starken Vierkantstäbe der Quadrum-Serie ausgelegt. Die Rundstäbe Ø 16 mm der Ellipsis-Serie haben ein anderes Profil und benötigen spezielle Ellipsis-Gelenkverbinder: Gelenkverbinder für Ellipsis-Stäbe Ø 16 mm. Die beiden Verbinder haben unterschiedliche Innenaufnahmen und sind nicht austauschbar, auch wenn ihre Nennmaße ähnlich erscheinen.

Wie viele Verbinder benötigt man für eine 90°-Ecke eines Quadrum-Geländers?

Für eine 90°-Ecke: 5 Gelenkverbinder für Stäbe 16 × 16 mm Gelenkverbinder für Quadrum-Stäbe 16 × 16 mm + 1 horizontaler Gelenkverbinder für den Handlauf 80 × 30 mm Gelenkverbinder für Quadrum-Handlauf 80 × 30 mm. Hat Ihr Geländer mehrere Ecken (L- oder U-Form), multiplizieren Sie diese Mengen mit der Anzahl der Ecken. Bestellen Sie alles zusammen, damit Charge und Oberfläche einheitlich sind.

Kann dieser Gelenkverbinder auch Winkel unter 90° verbinden?

Der Gelenkmechanismus deckt übliche Geländerwinkel von etwa 60° bis 120° ab. Bei sehr spitzen oder sehr stumpfen Winkeln außerhalb dieses Bereichs wenden Sie sich vor der Bestellung an WoodUp, um die Kompatibilität zu prüfen. Für ungewöhnliche Winkel können besondere Anpassungen erforderlich sein.

Muss dieser Verbinder immer mit dem Handlaufverbinder Gelenkverbinder für Quadrum-Handlauf 80 × 30 mm kombiniert werden?

Ja, bei jeder Eckverbindung. Bei einem Richtungswechsel des Geländers muss der Winkel sowohl an den 5 Stäben als auch am Handlauf verbunden werden. Wenn Sie nur Stabverbinder ohne Handlaufverbinder bestellen, lässt sich die Installation nicht ordnungsgemäß abschließen. Bestellen Sie für jede Ecke stets beide Zubehörteile zusammen.

Ist dieser Gelenkverbinder für Quadrum-Stäbe für den Außenbereich geeignet?

Ja, eloxiertes Aluminium eignet sich ohne zusätzliche Behandlung für den Außenbereich. Prüfen Sie einmal jährlich den festen Sitz der Schrauben zur Fixierung des Gelenks, damit der eingestellte Winkel erhalten bleibt. Dies gilt besonders im Außenbereich, wo Temperaturschwankungen zu leichter Ausdehnung führen können. In Küstennähe reicht es aus, den Verbinder nach Zeiten mit salzhaltiger Gischt mit Süßwasser abzuspülen.
