EMPALME QUADRUM ARTICULADO INOX BRILLANTE O NEGRO BRILLANTE

Kit de empalme articulado para barandilla Alu Inox o Negro Brillante

Unión horizontal articulada para pasamanos de aluminio 80x30 mm

62,28 €

En Stock Envío en 10 días

Tinte metal

x 5

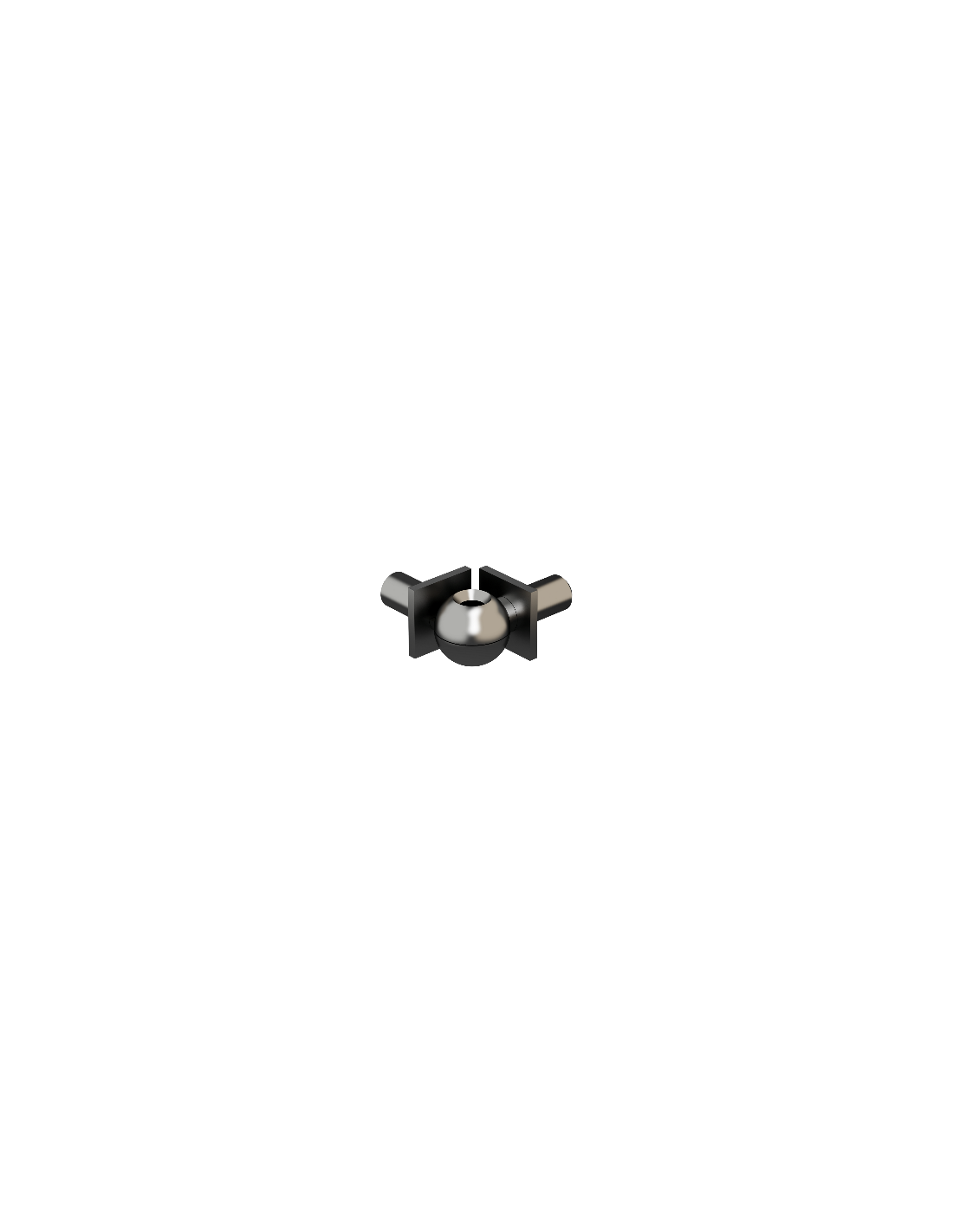

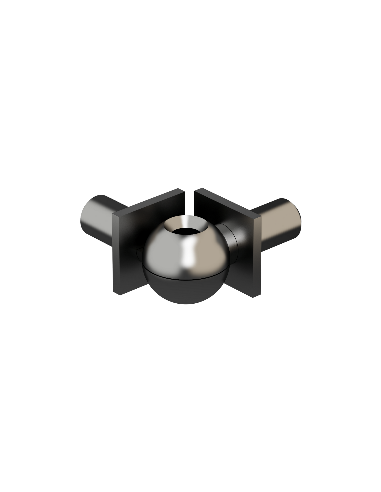

Empalme articulado para barandillas cuadradas 16*16

Raccord articulado para largueros cuadrados 16x16

21,54 €

En Stock Envío en 10 días

Tinte metal

83,82 € IVA incl.

En stock Envío en 10 días

Quantité

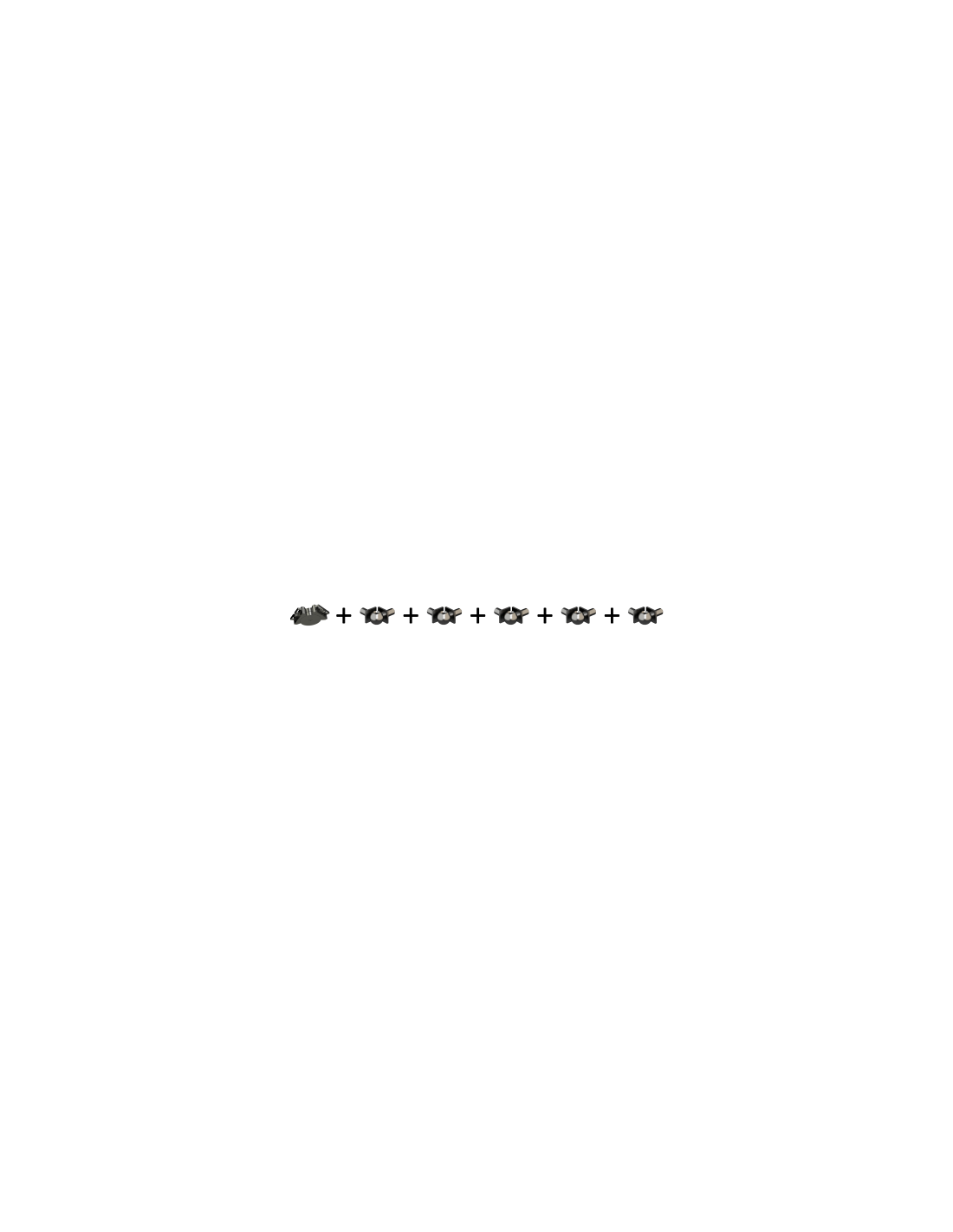

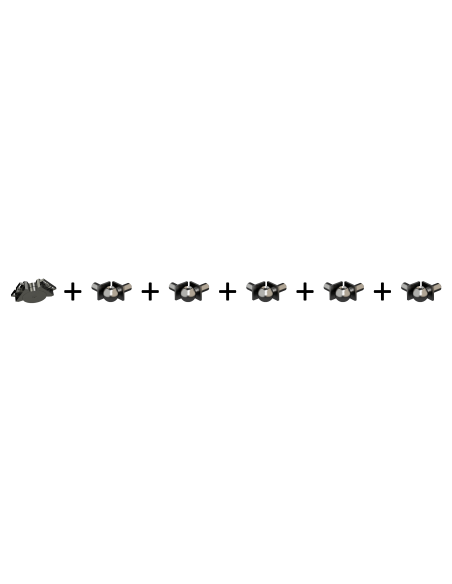

Descripción del pack

1 empalme de pasamanos cuadrado 80*30 mm

5 empalmes de listón

Contenido del pack

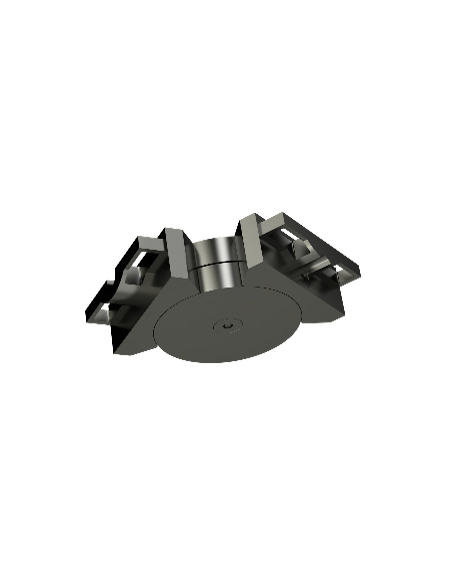

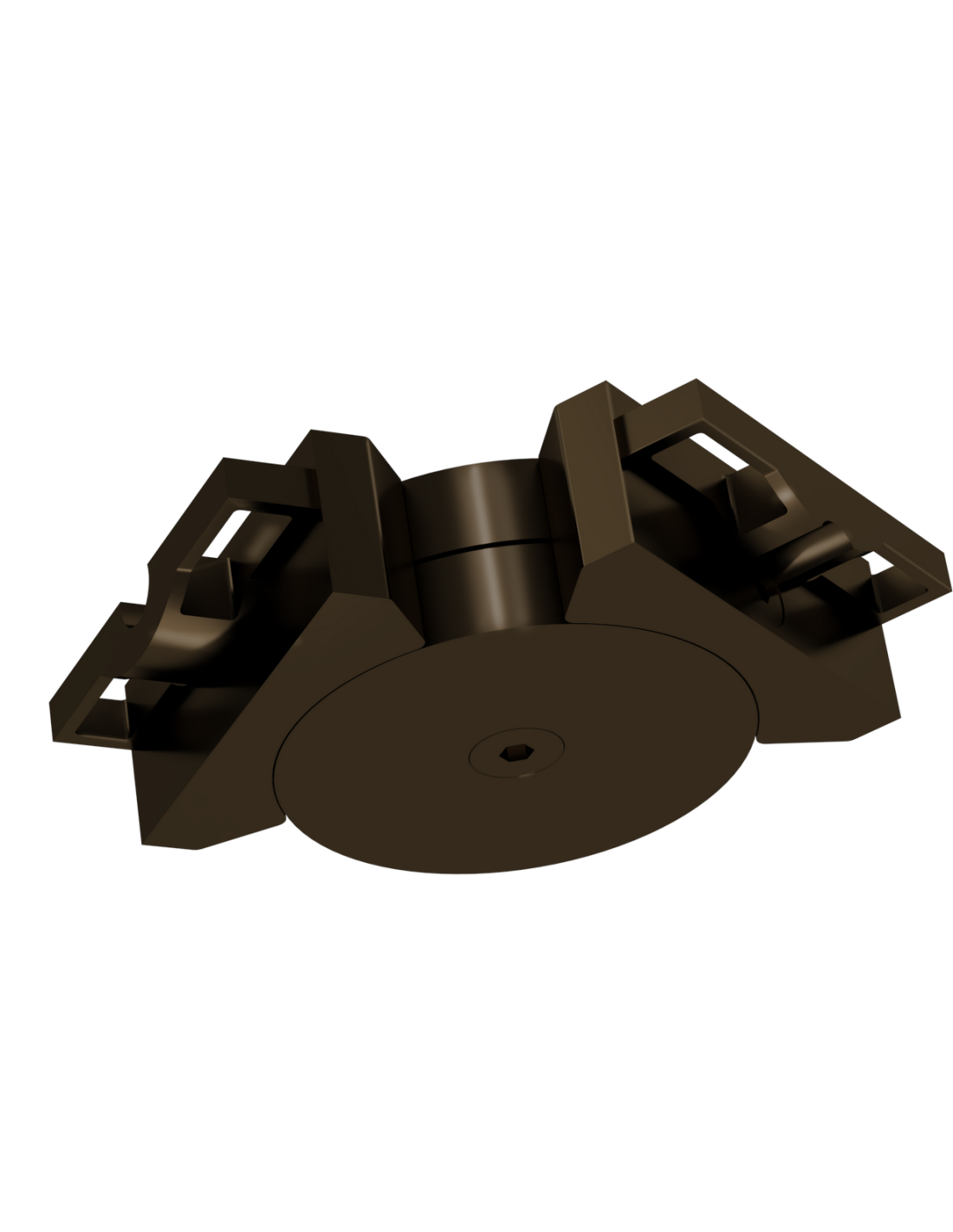

Unión horizontal articulada para pasamanos de aluminio 80x30 mm
Raccord articulado para largueros cuadrados 16x16

Empalme articulado para pasamanos de aluminio 80x30 mm - gama Quadrum. Aluminio anodizado. Conexión horizontal de ángulo variable entre dos tramos de pasamanos Quadrum para ángulo de rellano. Ángulo ajustable y bloqueado por tornillo. Acabados: negro brillante o inox brillante. Compatible únicamente con el pasamanos 80x30 mm gama Quadrum WoodUp - no compatible con Ellipsis 100x30 mm. Mantenimiento: verificar el apriete anualmente. Uso interior y exterior.

Unión Horizontal Articulada para Pasamanos de Aluminio 80x30 mm - Gama Quadrum

Esta unión horizontal articulada permite conectar dos tramos de pasamanos de aluminio 80x30 mm de la gama Quadrum con un ángulo variable. Se utiliza en cada cambio de dirección horizontal de la barandilla - ángulo de rellano, retorno de ángulo, configuración en L o en U. Compatible exclusivamente con el pasamanos Quadrum de sección 80x30 mm, está disponible en acabados negro brillante e inox brillante para integrarse perfectamente en la instalación existente.

Vendido por unidad, esta unión se fija sin soldadura ni corte complejo. Evita tener que cortar los extremos del pasamanos en inglete preciso para cada ángulo - el mecanismo articulado absorbe las tolerancias angulares y garantiza un acabado limpio incluso en ángulos no estándar.

Características principales

Característica	Valor
Material	Aluminio anodizado
Uso	Unión horizontal a ángulo variable
Sección de pasamanos compatible	80x30 mm - pasamanos Quadrum
Acabados	Negro brillante / Inox brillante
Gama	Solo Quadrum - no compatible con Ellipsis
Vendido	Por unidad

Puntos clave

✓ Ángulo variable - se adapta a todos los ángulos sin corte en inglete complejo
✓ Compatible con pasamanos Quadrum 80x30 mm - dimensiones exactas de la gama
✓ Acabados coherentes - negro brillante o inox brillante idénticos al kit Quadrum
✓ Vendido por unidad - una unión por cambio de dirección
✓ Exclusivo gama Quadrum - no intercambiable con Ellipsis

Consejos de instalación

Regule el ángulo de la unión antes de insertarla en los extremos del pasamanos. Mida con precisión el ángulo de su configuración con un transportador o una escuadra regulable. Apriete el mecanismo de articulación una vez validado el ángulo - la unión mantiene entonces el ángulo de forma rígida. Esta unión se utiliza en combinación con las uniones articuladas de travesaños cuadrados Unión articulada travesaños 16x16 mm Quadrum para gestionar el ángulo completo en toda la altura de la barandilla.

Mantenimiento y protección

Limpieza con agua jabonosa. Compruebe el apriete anualmente. Enjuague con agua dulce en entornos marinos o en presencia de sal para nieve para evitar depósitos minerales en el mecanismo de articulación.

Consejo WoodUp

Lo que debe saber antes de comprar: esta unión es específica para el pasamanos QUADRUM 80x30 mm — no es compatible con el pasamanos ELLIPSIS (100x30 mm) ni con otros perfiles. Gestiona los ángulos horizontales (cambios de dirección en planta) pero no los cambios de pendiente (subida de escalera). Para las uniones en línea recta, utilice el conector recto correspondiente. Prevea una unión por cada cambio de dirección horizontal. Tornillería de apriete incluida.

Preguntas frecuentes

¿Es esta unión compatible con el pasamanos Ellipsis Ø50 mm?

No. Esta unión está diseñada para el pasamanos Quadrum de sección 80x30 mm. La sección Ellipsis (perfil redondo Ø50 mm) es diferente - las dos uniones no son intercambiables. Para la gama Ellipsis, pida la unión articulada de pasamanos Ellipsis.

¿Cuántas uniones de pasamanos para una barandilla en L?

Una barandilla en L (dos lados con un ángulo a 90°) requiere 1 unión horizontal articulada de pasamanos Unión articulada pasamanos Quadrum 80x30 mm y 5 uniones articuladas de travesaños cuadrados Unión articulada travesaños 16x16 mm Quadrum para cubrir los 5 travesaños en el ángulo. Pida los dos accesorios al mismo tiempo para asegurar la coherencia del acabado.

¿Gestiona esta unión los ángulos interiores y exteriores?

Sí. El mecanismo articulado permite tanto los ángulos entrantes (interior, < 180°) como los salientes (exterior,> 180°) dentro de los límites del recorrido mecánico de la articulación. Compruebe su ángulo exacto antes de pedir si su configuración es atípica (ángulos muy agudos o muy obtusos).

¿Se puede usar esta unión para un retorno de ángulo a 180° (unión recta)?

No. Para una unión recta entre dos tramos de pasamanos Quadrum en línea, utilice un conector recto previsto para tal efecto - no esta unión articulada diseñada para los ángulos. Compruebe siempre si su unión es recta o angular antes de pedir el accesorio adecuado.

¿Resiste esta unión de pasamanos Quadrum al uso exterior?

Sí, el aluminio anodizado resiste la exposición exterior sin tratamiento adicional. La gama Quadrum está diseñada para uso interior y exterior. En entorno costero expuesto a la brisa marina, un enjuague con agua dulce una vez al año es suficiente para mantener el acabado. Los tornillos de bloqueo de la articulación deben verificarse anualmente en exterior para mantener el ángulo regulado.

Productos complementarios

Unión articulada para travesaños cuadrados 16x16 mm Quadrum - a combinar

Kit de inicio Quadrum - barandilla completa con travesaños cuadrados

Kit de extensión Quadrum - ampliación 100 cm

Unión articulada pasamanos ELLIPSIS - equivalente gama Ellipsis

Ficha técnica

Especie/material: Alu
Sección (mm): 80*30 mm
Gama: Quadrum
Uso: Interior y Exterior

Racor articulado para lisses cuadradas 16x16mm - gama Quadrum. Aluminio anodizado. Conexión a ángulo variable entre dos lisses cuadradas 16x16mm para paso de ángulo o escalera. Ángulo regulable y bloqueado por tornillo. Acabados: negro brillante o inox brillante. Compatible únicamente con las lisses 16x16mm de la gama Quadrum WoodUp - no compatible con la gama Ellipsis. Mantenimiento mínimo: verificar el apriete del tornillo de bloqueo una vez al año. Uso interior y exterior. Vendido por unidad.

Raccord Articulado para Largueros Cuadrados 16x16mm Gama Quadrum - Ángulo Variable

Este raccord articulado permite conectar dos largueros cuadrados 16x16mm de la gama Quadrum a un ángulo variable, para las configuraciones en las que la barandilla cambia de dirección. Se utiliza en combinación con el raccord horizontal articulado de pasamanos 80x30mmRaccord articulado MC Quadrum 80x30mm - juntos, gestionan el ángulo completo de la barandilla en toda su altura. Cada ángulo de la barandilla requiere 5 raccords de largueros (uno por larguero horizontal) y 1 raccord de pasamanos.

Disponible en acabados negro brillante e inox brillante, este raccord mantiene la coherencia visual de la instalación Quadrum. Es exclusivamente compatible con los largueros cuadrados 16x16mm de la gama Quadrum - no intercambiable con los largueros redondos Ø16mm de la gama Ellipsis, que requieren sus propios raccords articulados Raccord articulado largueros Ø16mm Ellipsis.

Características principales

Característica	Valor
Material	Aluminio anodizado
Sección de larguero compatible	16x16mm - gama Quadrum
Uso	Raccord de ángulo variable entre dos largueros cuadrados
Acabados	Negro brillante / Acero inoxidable brillante
Gama	Solo Quadrum - no compatible con Ellipsis
Cantidad por ángulo	5 raccords por cambio de dirección (1 por larguero)
Vendido	Por unidad

Puntos clave

✓ Ángulo variable - se adapta a todos los cambios de dirección sin cortes complejos
✓ 16x16mm Quadrum - sección exacta de los largueros cuadrados WoodUp
✓ 5 raccords por ángulo - uno por larguero horizontal de la barandilla
✓ A combinar con Raccord articulado MC Quadrum 80x30mm - raccord MC 80x30mm para gestionar el ángulo completo
✓ Acabados coherentes - negro brillante o inox brillante idénticos al kit Quadrum
✓ Exclusivo gama Quadrum - no compatible con Ellipsis (largueros redondos Ø16mm)

Consejos de instalación

Pida este raccord en lotes de 5 unidades por ángulo. Ajuste el ángulo de cada raccord de forma idéntica antes de la inserción - utilice un transportador o una escuadra regulable para medir el ángulo exacto de su configuración. Inserte los extremos de los largueros en los raccords sin apretar, compruebe la alineación de todos los largueros en ambas secciones de la barandilla y luego apriete progresivamente poste por poste. Combine sistemáticamente con el raccord de pasamanos Raccord articulado MC Quadrum 80x30mm para el mismo ángulo en la cabeza de la barandilla.

Mantenimiento y protección

Limpieza con agua jabonosa. Compruebe el apriete del mecanismo articulado anualmente - las variaciones térmicas en exteriores pueden aflojar ligeramente los tornillos de bloqueo del ángulo. Enjuague con agua dulce en entornos marinos para evitar depósitos salinos en el mecanismo.

Consejo WoodUp

Lo que debe saber antes de comprar: este raccord es exclusivamente compatible con los largueros cuadrados 16x16mm de la gama QUADRUM — no utilizar con los largueros redondos Ø16mm de la gama ELLIPSIS, cuya sección es diferente. Prevea un raccord por ángulo de cambio de dirección. Para las uniones en línea recta entre módulos, utilice el conector recto (ID 805). La tornillería de apriete está incluida.

Preguntas frecuentes

¿Es este raccord compatible con los largueros redondos Ø16mm de la gama Ellipsis?

No. Este raccord está diseñado para los largueros cuadrados 16x16mm de la gama Quadrum. Los largueros redondos Ø16mm de la gama Ellipsis tienen un perfil diferente y requieren los raccords articulados específicos Ellipsis Raccord articulado largueros Ø16mm Ellipsis. Los dos raccords tienen alojamientos internos diferentes - no son intercambiables aunque las dimensiones nominales parezcan similares.

¿Cuántos raccords pedir para una barandilla Quadrum en ángulo a 90°?

Para un ángulo a 90°: 5 raccords articulados de largueros 16x16mm Raccord articulado largueros 16x16mm Quadrum + 1 raccord horizontal articulado de pasamanos 80x30mm Raccord articulado MC Quadrum 80x30mm. Si su barandilla tiene varios ángulos (en L, en U), multiplique estas cantidades por el número de ángulos. Pida todo en una sola vez para garantizar la coherencia de lote y de acabado.

¿Puede este raccord articulado gestionar ángulos inferiores a 90°?

El mecanismo articulado cubre los ángulos habituales de barandilla (de 60° a 120° aproximadamente). Para ángulos muy agudos o muy obtusos fuera de este rango, contacte con WoodUp antes de pedir para validar la compatibilidad. Los ángulos no estándar pueden requerir soluciones de adaptación específicas.

¿Hay que combinar siempre este raccord con el raccord de pasamanos Raccord articulado MC Quadrum 80x30mm?

Sí, en todos los casos de ángulo. Un cambio de dirección de la barandilla implica gestionar el ángulo en los 5 largueros y en el pasamanos simultáneamente. Pedir únicamente los raccords de largueros sin el raccord de pasamanos hace imposible finalizar la instalación correctamente. Pida siempre los dos accesorios juntos para cada ángulo.

¿Este raccord articulado de largueros Quadrum es adecuado para exteriores?

Sí, el aluminio anodizado es adecuado para una exposición exterior sin tratamiento. Compruebe el apriete de los tornillos de bloqueo de la articulación una vez al año para mantener el ángulo ajustado, especialmente en exteriores donde las variaciones de temperatura pueden provocar ligeras dilataciones. En entornos costeros, un enjuague con agua dulce tras los períodos de exposición a la brisa marina es suficiente.
