Escalera escamoteable cortafuegos de 45 min NOZIERES, aislada 66 mm, compacta

Name: Escalera escamoteable cortafuegos de 45 min NOZIERES, aislada 66 mm, compacta
Brand: Levigne
SKU: ECBEI45_MINI
Price: 769.85 EUR
Availability: PreOrder

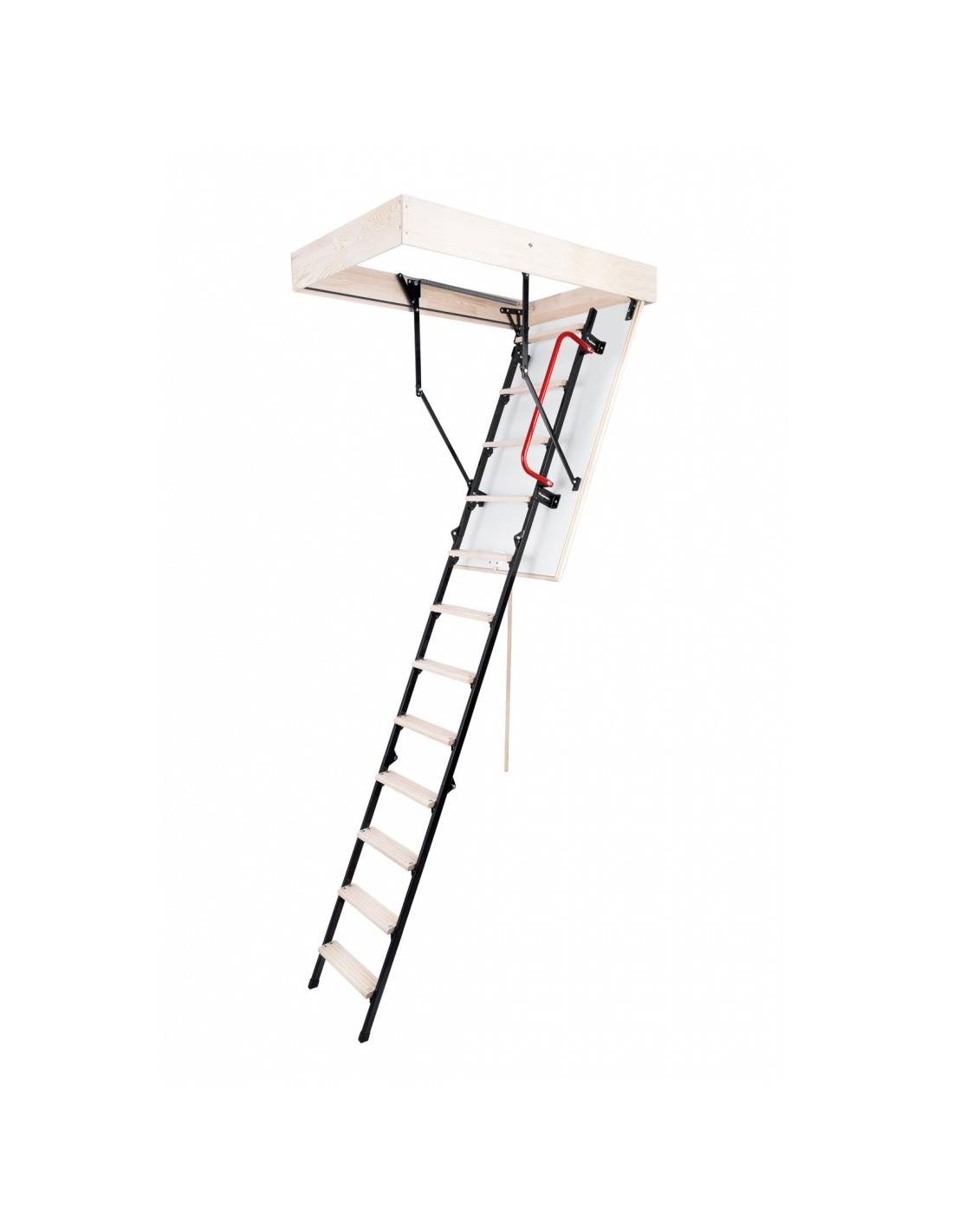

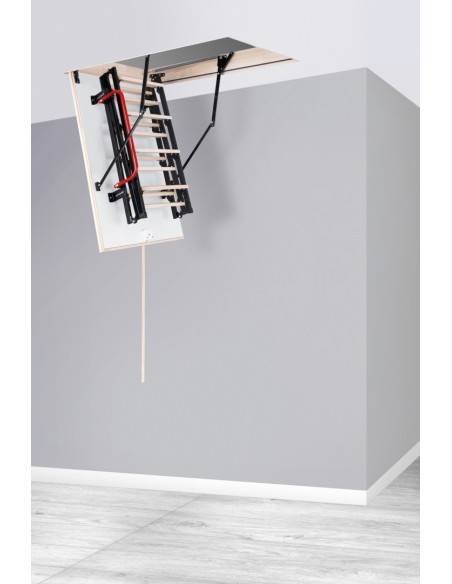

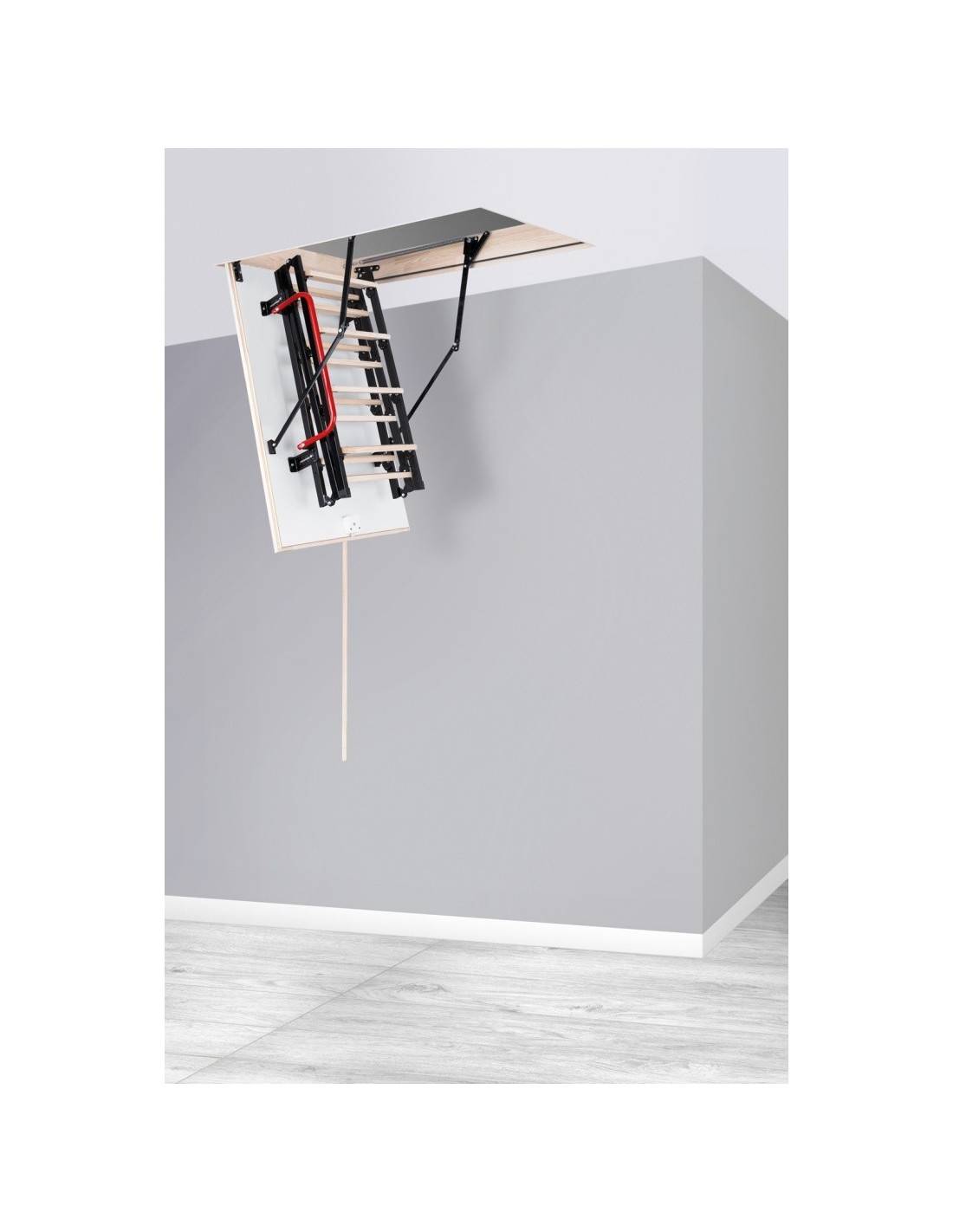

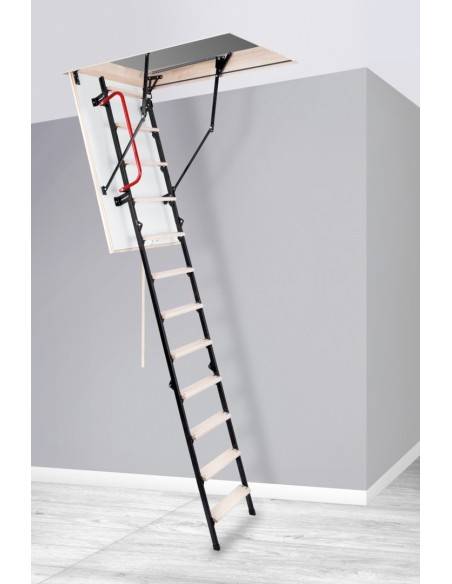

Escalera escamoteable NOZIERES 66, con largueros metálicos, peldaños de madera, 12 peldaños y 4 tamaños de cajón, de 90 x 60 a 100 x 70 cm.

Aislante de 60 mm y trampilla cortafuegos durante 45 minutos, de 66 mm. Para alturas hasta el techo de 265 cm; ocupa 130 cm en el suelo, requiere 125 cm de espacio libre y soporta una carga máxima de 160 kg.

Pasamanos incluido. Para instalar sobre un garaje o un cuarto de instalaciones cuando no hay espacio para desplegar una escalera estándar. La versión compacta de nuestras escaleras cortafuegos.

Dimensión cajón

Referencia ECBEI45_MINI9060

769,85 € IVA incl.

Incluye 0,85 € de ecotasa

Bajo pedido. Envío en 5 6 semanas

Quantité

Paiement :

Paiement en 2x, 3x, 4x avec

Descripción
Detalles del producto

Escalera escamoteable cortafuegos de 45 min NOZIERES, aislada 66 mm, compacta

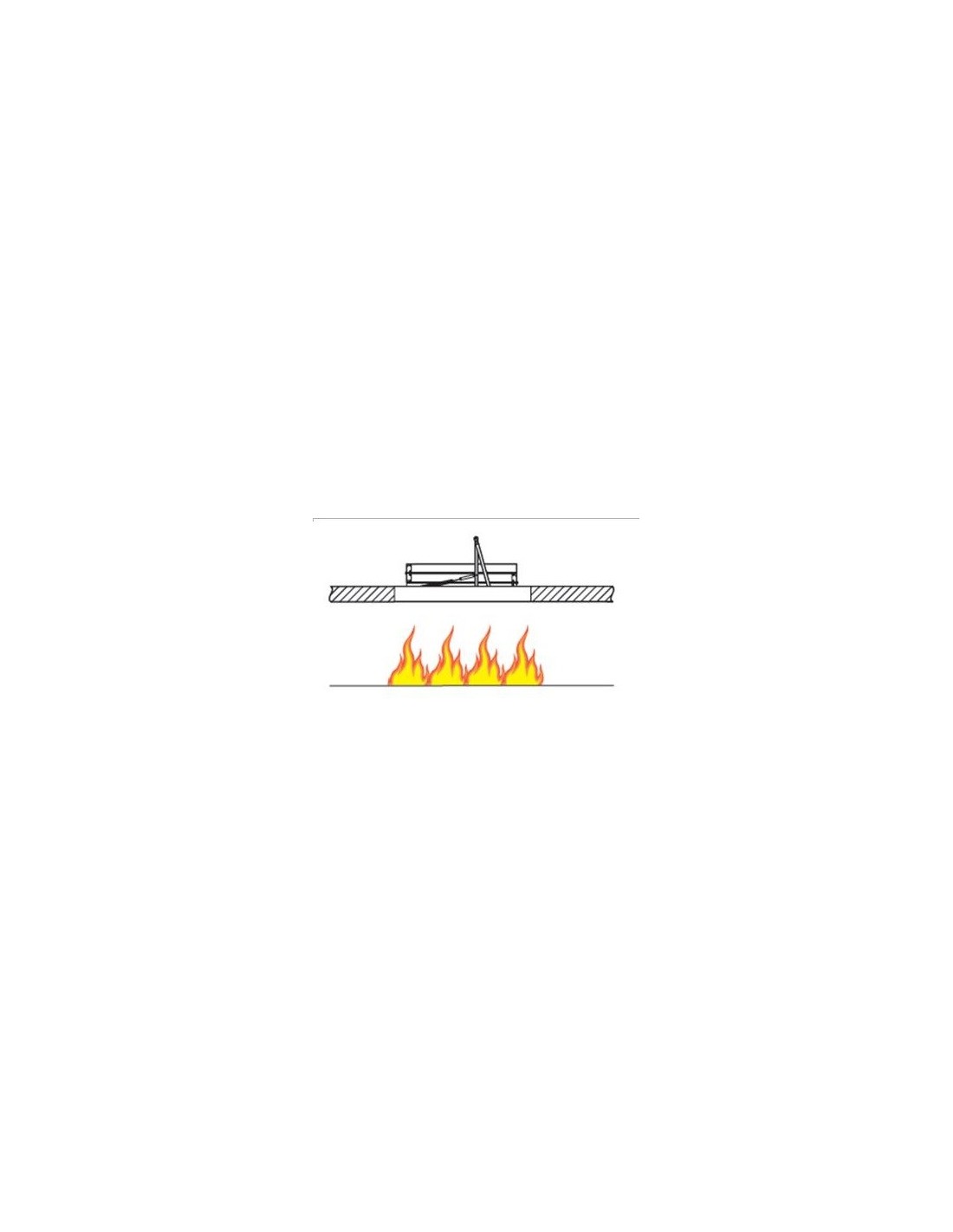

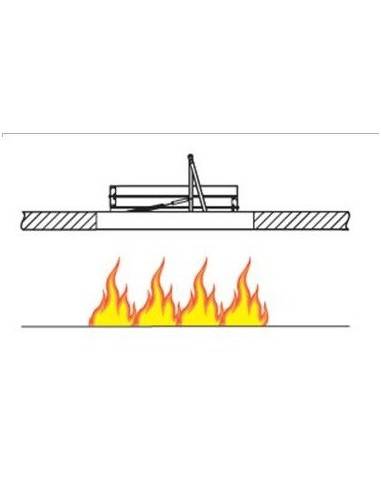

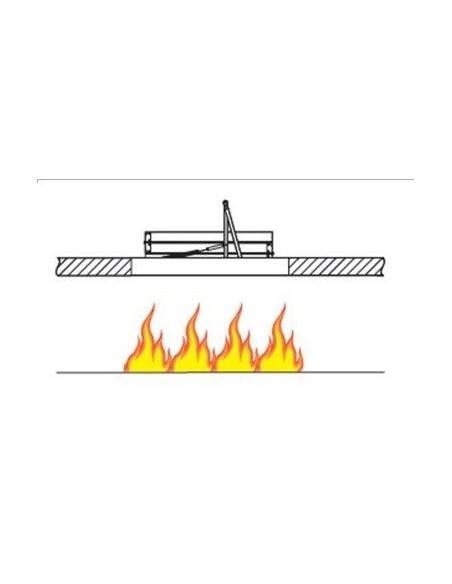

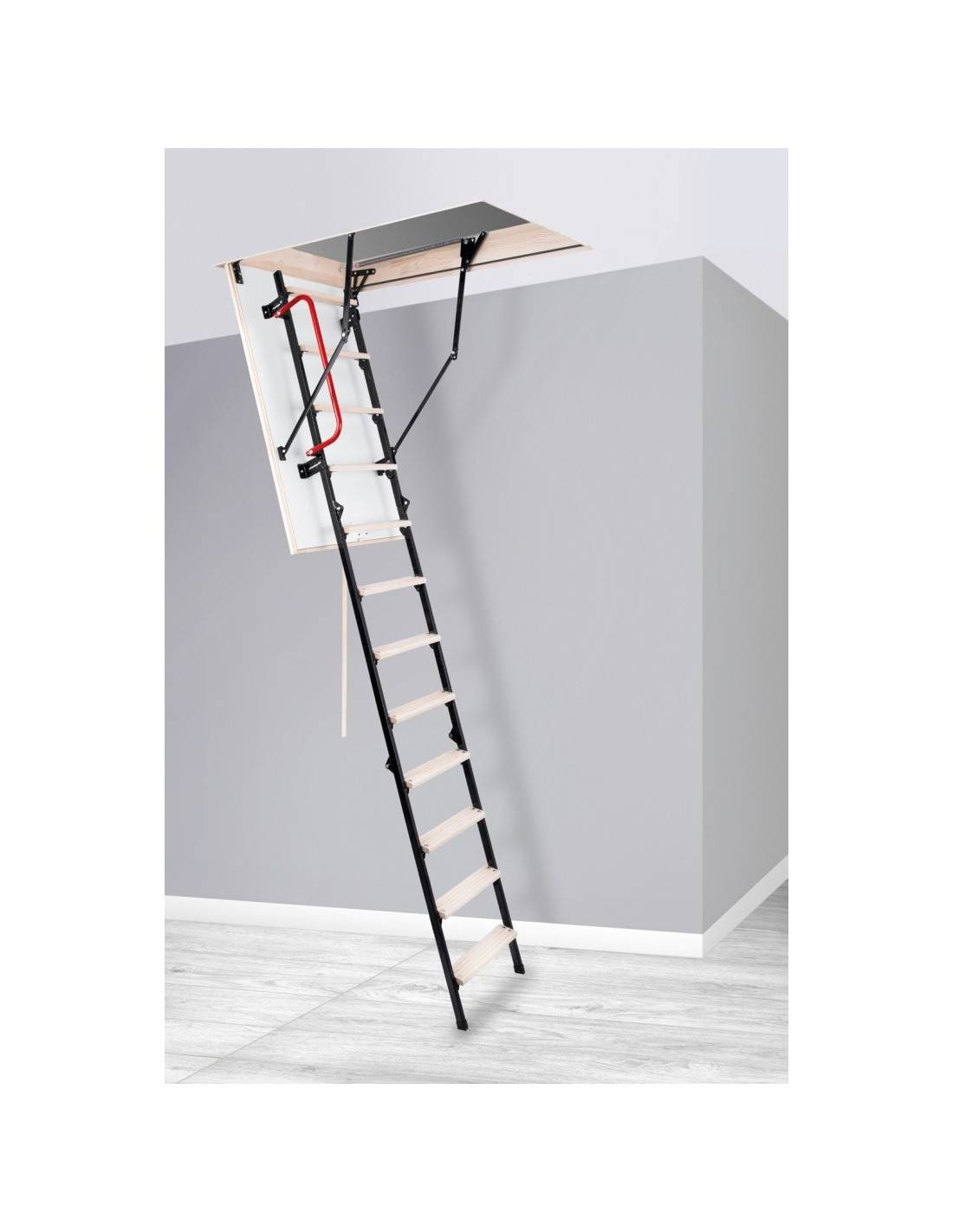

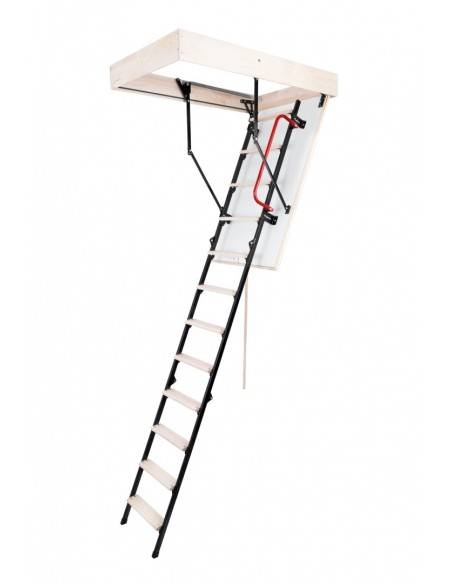

La NOZIERES 66 es una escalera escamoteable cortafuegos durante 45 minutos, clasificada EI 45 y compacta. Su trampilla de 66 mm, con 60 mm de aislante, limita la propagación del fuego y las pérdidas de calor hacia el ático.

El cajón está disponible en 90 x 60, 90 x 70, 100 x 60 o 100 x 70 cm. La escalera de largueros metálicos y 12 peldaños de madera solo ocupa 130 cm en el suelo y sirve para alturas hasta el techo de 265 cm.

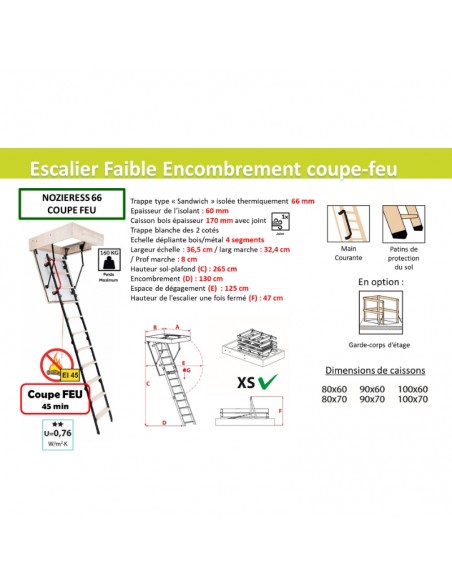

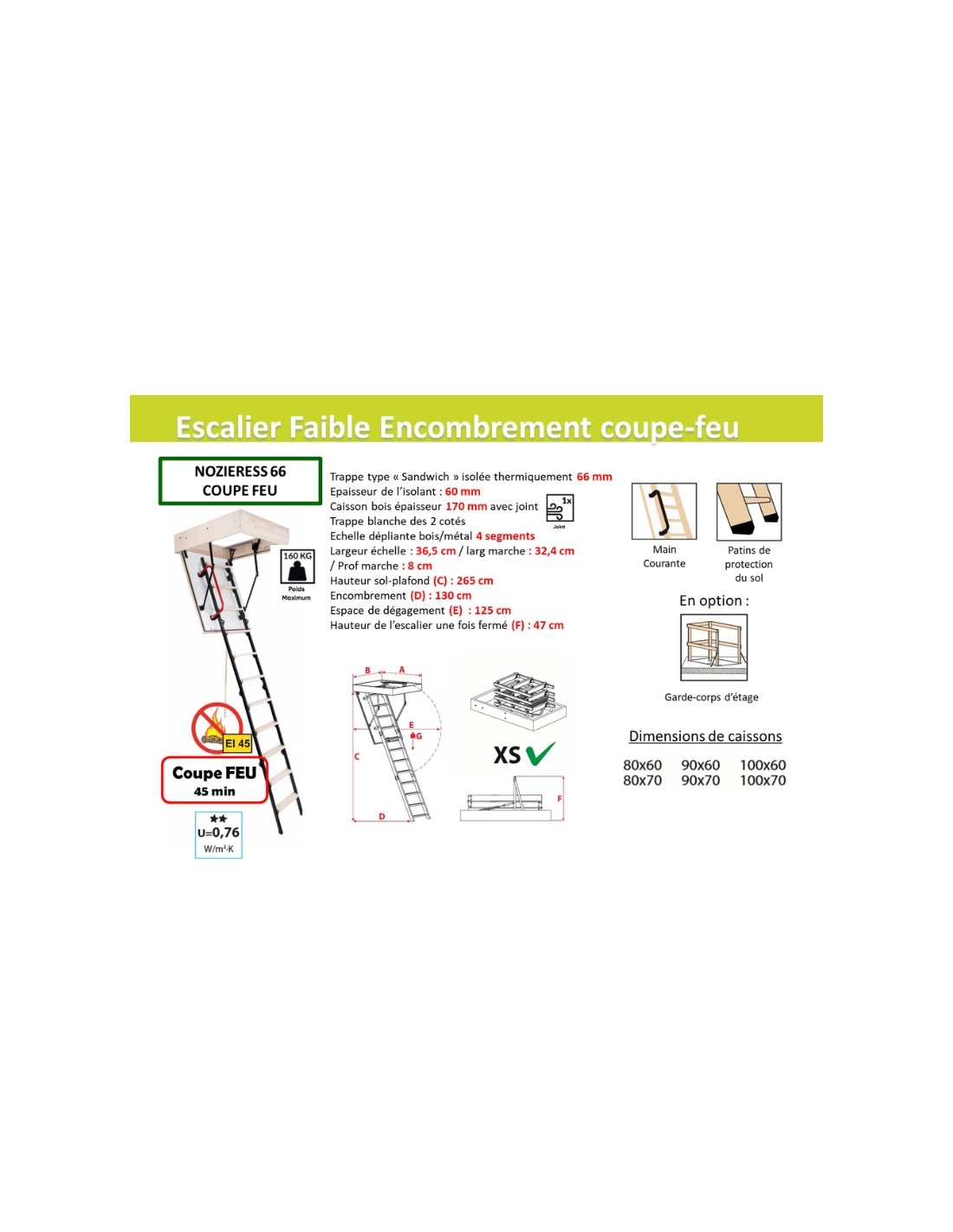

Características principales

Característica	Descripción
Modelo	NOZIERES 66
Estructura	Largueros metálicos, peldaños de madera
Grosor de la trampilla	66 mm, cortafuegos durante 45 minutos
Grosor del aislante	60 mm
Cajones disponibles	4 tamaños: 90 o 100 cm de largo por 60 o 70 cm de ancho
Altura máxima hasta el techo	265 cm
Número de peldaños	12
Anchura de la escalera	36,5 cm
Tramos	4
Anchura del peldaño	32,4 cm
Profundidad del peldaño	8 cm
Trampilla	Tipo sándwich, blanca por ambos lados, con junta
Coeficiente térmico	U = 0,76 W/m².K
Espacio ocupado en el suelo	130 cm
Espacio libre necesario	125 cm
Altura plegada	47 cm
Altura del cajón	170 mm
Carga máxima	160 kg
Clasificación de resistencia al fuego	EI 45
Pasamanos	Incluida
Opciones	Barandilla de la planta superior

Contenido del paquete

Escalera con cajón y trampilla
Pasamanos
Protectores para el suelo

Puntos clave

✓ Trampilla cortafuegos: 45 minutos, clasificada EI 45
✓ Compacta: ocupa 130 cm en el suelo
✓ Aislante de 60 mm: trampilla de 66 mm, U = 0,76 W/m².K
✓ Largueros metálicos, peldaños de madera: 12 peldaños
✓ 4 cajones: de 90 x 60 a 100 x 70 cm, para alturas de hasta 265 cm
✓ Pasamanos y protectores para el suelo incluidos

Comparativa de la gama

Escaleras escamoteables compactas: las características que ayudan a elegir, modelo por modelo.

Modelo	Grosor del aislante	Estructura	Altura máx.	Espacio ocupado en el suelo	Carga	Pasamanos
NOZIERES 26	20 mm (trampilla de 26 mm)	Largueros metálicos, peldaños de madera	265 cm	101 o 135 cm	160 kg	-
NOZIERES 46	40 mm (trampilla de 46 mm)	Largueros metálicos, peldaños de madera	265 cm	103 o 130 cm	160 kg	Incluida
NOZIERES 86	80 mm (trampilla de 86 mm)	Largueros metálicos, peldaños de madera	265 cm	142 o 149 cm	160 kg	Incluida, excepto en cajones de 50 cm
NOZIERES 66 cortafuegos de 45 min	60 mm (trampilla de 66 mm)	Largueros metálicos, peldaños de madera	265 cm	130 cm	160 kg	Incluida

Cómo elegir una escalera escamoteable

La NOZIERES 66 responde a dos necesidades: un forjado que debe resistir al fuego y poco espacio para desplegar la escalera. Es el caso de un garaje estrecho o un cuarto de instalaciones.

Su altura está limitada a 265 cm. Su trampilla presenta además un coeficiente U de 0,76 W/m².K. Si se necesitan 60 minutos de resistencia, la BERNINA es el modelo de referencia de nuestra gama, con un cajón más largo. Incluye pasamanos.

Consejos de instalación

Hueco: prepare una abertura con las dimensiones del cajón elegido y deje una holgura de unos 5 mm en todo el perímetro. Compruebe que queden al menos 170 mm de espacio libre por encima del techo para alojar el cajón.

Fijación: fije el cajón a la estructura del forjado (viguetas, marco del hueco) con tornillos adecuados para el soporte, siguiendo las instrucciones. Compruebe que esté a escuadra antes del apriete definitivo: si el cajón queda torcido, la trampilla no cerrará correctamente.

Ajuste: despliegue la escalera, mida la altura hasta el techo y recorte el último tramo para que apoye por completo en el suelo. Instale el pasamanos. Por último, una el aislamiento del ático al cajón para evitar puentes térmicos.

Resistencia al fuego: los 45 minutos de resistencia al fuego solo se alcanzan con una instalación conforme a las instrucciones. No perfore la trampilla ni modifique el cajón o sus juntas.

Mantenimiento y protección

Compruebe una vez al año que los tornillos estén bien apretados, el estado de las articulaciones entre tramos y el funcionamiento del mecanismo de apertura de la trampilla. Lubrique los mecanismos si cuesta abrirla y quite el polvo de los peldaños.

En un modelo cortafuegos, no aplique pintura espesa ni añada revestimientos a la trampilla sin la autorización del fabricante, y compruebe que las juntas permanezcan en su sitio.

Preguntas frecuentes

¿Existe una escalera escamoteable cortafuegos para huecos pequeños?

Sí, la NOZIERES 66 admite un cajón desde 90 x 60 cm, con una trampilla cortafuegos durante 45 minutos. Una vez desplegada, solo ocupa 130 cm en el suelo.

¿Cuándo se necesita una escalera escamoteable cortafuegos?

Cuando la trampilla atraviesa un forjado que debe resistir al fuego: sobre un garaje, una sala de calderas o cuando lo exijan la normativa o su aseguradora. Compruebe el tiempo de resistencia exigido: 45 o 60 minutos.

¿Cuánto espacio se necesita en el suelo para desplegar la NOZIERES 66?

Prevea 130 cm de espacio en el suelo y 125 cm de espacio libre para abrir la trampilla y desplegar la escalera.

¿Cómo elegir el tamaño del cajón de una escalera escamoteable?

El cajón se elige según el hueco: sus dimensiones corresponden a la abertura que debe preverse en el techo, dejando una holgura de unos 5 mm alrededor para la instalación. Mida el hueco existente, o el que pueda abrir entre las viguetas, y elija el cajón cuyas dimensiones más se aproximen sin superarlas.

¿Hay que recortar la escalera escamoteable?

Sí, en la mayoría de los casos. La escalera se entrega preparada para la altura máxima y se recorta por la parte inferior para que el último tramo apoye por completo en el suelo. Mida la altura hasta el techo, despliegue la escalera y córtela siguiendo las instrucciones.
