RACCORD QUADRUM ARTICULE INOX BRILLANT OU NOIR BRILLANT

Kit raccord articule garde corps Alu Inox ou Noir Brillant

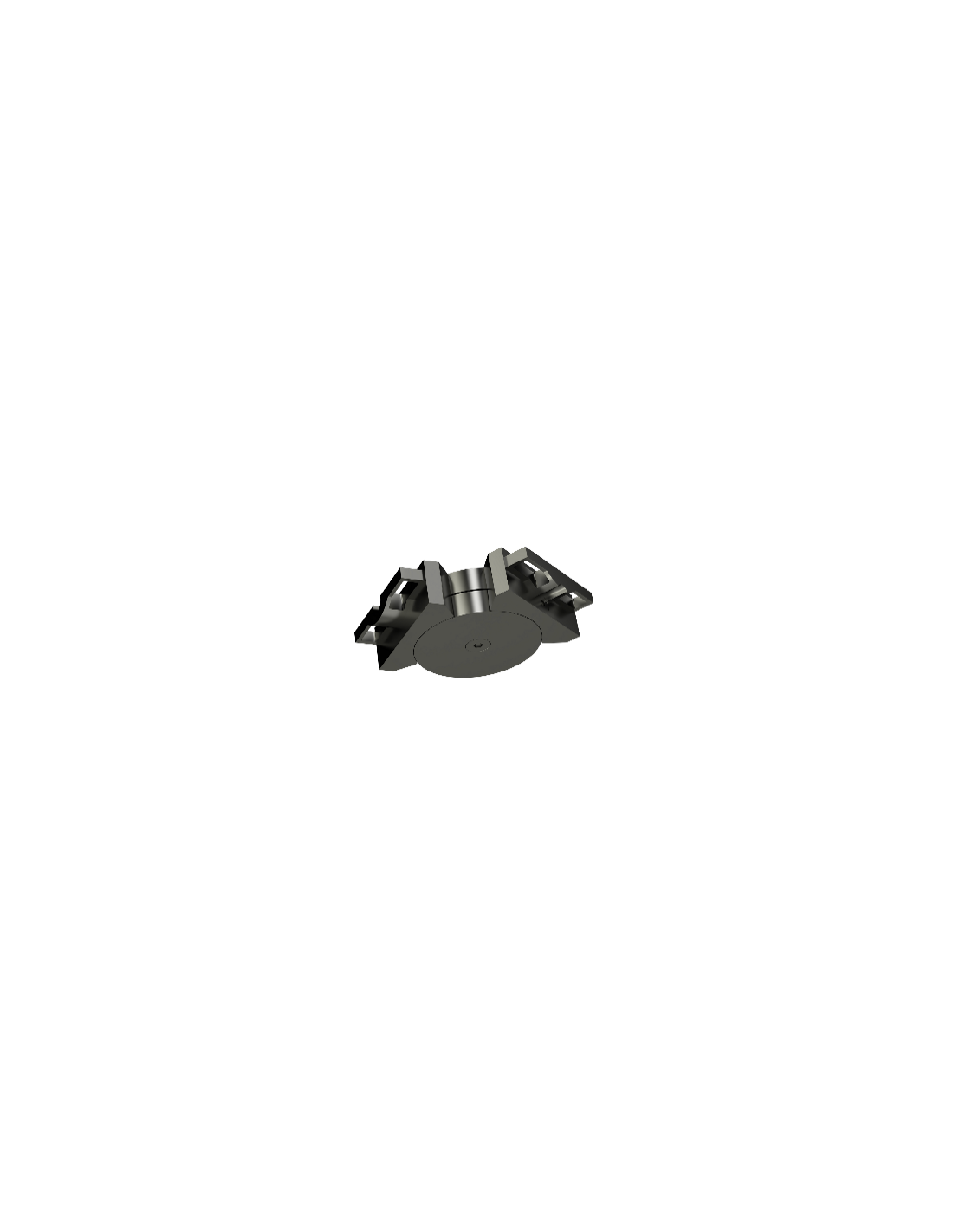

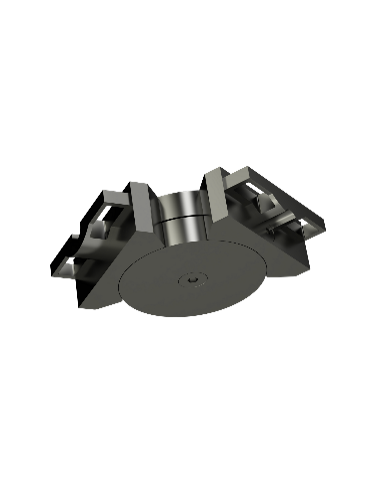

Raccord horizontal articulé pour main courante alu 80*30 mm

62,28 €

En stock Expédition sous 10j

Teinte métal

x 5

Raccord articulé pour lisses carrées 16*16

21,54 €

En stock Expédition sous 10j

Teinte métal

83,82 € TTC

En stock Expédition sous 10j

Quantité

Description du pack

1 raccord de main courante carré 80*30 mm

5 raccords de lisse

Contenu du pack

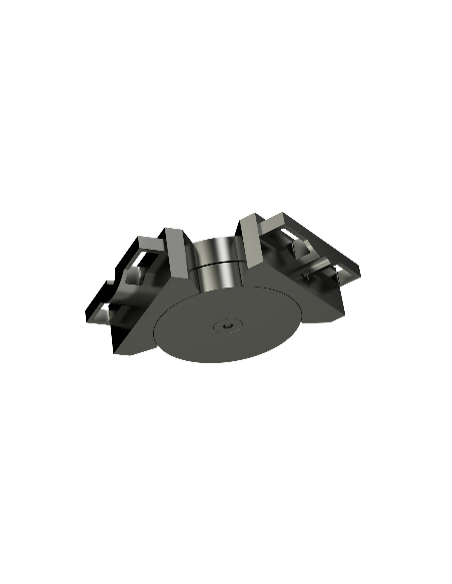

Raccord horizontal articulé pour main courante alu 80*30 mm
Raccord articulé pour lisses carrées 16*16

Raccord horizontal articulé pour main courante aluminium 80x30mm — jonction à angle variable entre tronçons de main courante gamme Quadrum. Finitions noir brillant ou inox brillant. Compatible main courante Quadrum 80x30mm WoodUp. Vendu à l'unité. Non compatible gamme Ellipsis.

Raccord Horizontal Articulé pour Main Courante Aluminium 80x30mm – Gamme Quadrum

Ce raccord horizontal articulé permet de raccorder deux tronçons de main courante aluminium 80x30mm de la gamme Quadrum à un angle variable. Il s'utilise à chaque changement de direction horizontal du garde-corps — angle de palier, retour d'angle, configuration en L ou en U. Compatible exclusivement avec la main courante Quadrum de section 80x30mm, il est disponible en finitions noir brillant et inox brillant pour s'intégrer parfaitement à l'installation existante.

Vendu à l'unité, ce raccord se fixe sans soudure ni découpe complexe. Il évite de devoir couper les extrémités de main courante en onglet précis pour chaque angle — le mécanisme articulé absorbe les tolérances angulaires et garantit un rendu propre même sur des angles non standard.

Caractéristiques principales

Caractéristique	Valeur
Matériau	Aluminium anodisé
Usage	Raccord horizontal à angle variable
Section MC compatible	80x30mm — main courante Quadrum
Finitions	Noir brillant / Inox brillant
Gamme	Quadrum uniquement — non compatible Ellipsis
Vendu	À l'unité

Points clés

✓ Angle variable — s'adapte à tous les angles sans coupe d'onglet complexe
✓ Compatible MC Quadrum 80x30mm — dimensions exactes de la gamme
✓ Finitions cohérentes — noir brillant ou inox brillant identiques au kit Quadrum
✓ Vendu à l'unité — un raccord par changement de direction
✓ Exclusif gamme Quadrum — non interchangeable avec Ellipsis

Conseils d'installation

Réglez l'angle du raccord avant de l'insérer sur les extrémités de main courante. Mesurez précisément l'angle de votre configuration au rapporteur ou à l'équerre réglable. Serrez le mécanisme d'articulation une fois l'angle validé — le raccord maintient ensuite l'angle de façon rigide. Ce raccord s'utilise en combinaison avec les raccords articulés de lisses carrées Raccord articulé lisses 16x16mm Quadrum pour gérer l'angle complet sur toute la hauteur du garde-corps.

Entretien et protection

Nettoyage à l'eau savonneuse. Vérifiez le serrage annuellement. Rincez à l'eau douce en milieu marin ou en présence de sel de déneigement pour éviter les dépôts minéraux dans le mécanisme d'articulation.

Questions fréquentes

Ce raccord est-il compatible avec la main courante Ellipsis Ø50mm ?

Non. Ce raccord est conçu pour la main courante Quadrum de section 80x30mm. La section Ellipsis (profil rond Ø50mm) est différente — les deux raccords ne sont pas interchangeables. Pour la gamme Ellipsis, commandez le raccord articulé de main courante Ellipsis.

Combien de raccords de main courante pour un garde-corps en L ?

Un garde-corps en L (deux côtés avec un angle à 90°) nécessite 1 raccord horizontal articulé de main courante Raccord articulé MC Quadrum 80x30mm et 5 raccords articulés de lisses carrées Raccord articulé lisses 16x16mm Quadrum pour couvrir les 5 lisses à l'angle. Commandez les deux accessoires en même temps pour assurer la cohérence de la finition.

Ce raccord gère-t-il les angles intérieurs et extérieurs ?

Oui. Le mécanisme articulé permet aussi bien les angles rentrants (intérieur, < 180°) que saillants (extérieur, > 180°) dans les limites du débattement mécanique de l'articulation. Vérifiez votre angle précis avant commande si votre configuration est atypique (angles très aigus ou très obtus).

Peut-on utiliser ce raccord pour un retour d'angle à 180° (jonction droite) ?

Non. Pour une jonction droite entre deux tronçons de main courante Quadrum en ligne, utilisez un connecteur droit prévu à cet effet — pas ce raccord articulé conçu pour les angles. Vérifiez toujours si votre jonction est droite ou angulaire avant de commander le bon accessoire.

Produits complémentaires

Raccord articulé pour lisses carrées 16x16mm Quadrum — à combiner

Kit départ Quadrum — garde-corps complet lisses carrées

Kit rallonge Quadrum — extension 100cm

— équivalent gamme Ellipsis

Fiche technique

Essence/matière: Alu
Section (mm): 80*30 mm
Gamme: Quadrum
Usage: Intérieur et Extérieur

Raccord articulé pour lisses carrées 16x16mm gamme Quadrum — raccord à angle variable entre deux lisses carrées. Finitions noir brillant ou inox brillant. Compatible gamme Quadrum WoodUp uniquement. Vendu à l'unité. 5 raccords par angle nécessaires (1 par lisse).

Raccord Articulé pour Lisses Carrées 16x16mm Gamme Quadrum – Angle Variable

Ce raccord articulé permet de raccorder deux lisses carrées 16x16mm de la gamme Quadrum à un angle variable, pour les configurations où le garde-corps change de direction. Il s'utilise en combinaison avec le raccord horizontal articulé de main courante 80x30mmRaccord articulé MC Quadrum 80x30mm — ensemble, ils gèrent l'angle complet du garde-corps sur toute sa hauteur. Chaque angle du garde-corps nécessite 5 raccords de lisses (un par lisse horizontale) et 1 raccord de main courante.

Disponible en finitions noir brillant et inox brillant, ce raccord maintient la cohérence visuelle de l'installation Quadrum. Il est exclusivement compatible avec les lisses carrées 16x16mm de la gamme Quadrum — non interchangeable avec les lisses rondes Ø16mm de la gamme Ellipsis, qui nécessitent leurs propres raccords articulés Raccord articulé lisses Ø16mm Ellipsis.

Caractéristiques principales

Caractéristique	Valeur
Matériau	Aluminium anodisé
Section lisse compatible	16x16mm — gamme Quadrum
Usage	Raccord à angle variable entre deux lisses carrées
Finitions	Noir brillant / Inox brillant
Gamme	Quadrum uniquement — non compatible Ellipsis
Quantité par angle	5 raccords par changement de direction (1 par lisse)
Vendu	À l'unité

Points clés

✓ Angle variable — s'adapte à tous les changements de direction sans coupe complexe
✓ 16x16mm Quadrum — section exacte des lisses carrées WoodUp
✓ 5 raccords par angle — un par lisse horizontale du garde-corps
✓ À combiner avec Raccord articulé MC Quadrum 80x30mm — raccord MC 80x30mm pour gérer l'angle complet
✓ Finitions cohérentes — noir brillant ou inox brillant identiques au kit Quadrum
✓ Exclusif gamme Quadrum — non compatible Ellipsis (lisses rondes Ø16mm)

Conseils d'installation

Commandez ce raccord par lot de 5 unités par angle. Réglez l'angle de chaque raccord identiquement avant insertion — utilisez un rapporteur ou une équerre réglable pour mesurer l'angle exact de votre configuration. Insérez les extrémités des lisses dans les raccords sans serrer, vérifiez l'alignement de toutes les lisses sur les deux sections du garde-corps, puis serrez progressivement poteau par poteau. Combinez systématiquement avec le raccord de main courante Raccord articulé MC Quadrum 80x30mm pour le même angle en tête de garde-corps.

Entretien et protection

Nettoyage à l'eau savonneuse. Vérifiez le serrage du mécanisme articulé annuellement — les variations thermiques en extérieur peuvent légèrement desserrer les vis de blocage de l'angle. Rincez à l'eau douce en milieu marin pour éviter les dépôts salins dans le mécanisme.

Questions fréquentes

Ce raccord est-il compatible avec les lisses rondes Ø16mm de la gamme Ellipsis ?

Non. Ce raccord est conçu pour les lisses carrées 16x16mm de la gamme Quadrum. Les lisses rondes Ø16mm de la gamme Ellipsis ont un profil différent et nécessitent les raccords articulés spécifiques Ellipsis Raccord articulé lisses Ø16mm Ellipsis. Les deux raccords ont des logements internes différents — ils ne sont pas interchangeables même si les dimensions nominales semblent proches.

Combien de raccords commander pour un garde-corps Quadrum en angle à 90° ?

Pour un angle à 90°: 5 raccords articulés de lisses 16x16mm Raccord articulé lisses 16x16mm Quadrum + 1 raccord horizontal articulé de main courante 80x30mm Raccord articulé MC Quadrum 80x30mm. Si votre garde-corps comporte plusieurs angles (en L, en U), multipliez ces quantités par le nombre d'angles. Commandez en une seule fois pour garantir la cohérence de lot et de finition.

Ce raccord articulé peut-il gérer des angles inférieurs à 90° ?

Le mécanisme articulé couvre les angles courants de garde-corps (60° à 120° environ). Pour des angles très aigus ou très obtus hors de cette plage, contactez WoodUp avant de commander pour valider la compatibilité. Des angles non standard peuvent nécessiter des solutions d'adaptation spécifiques.

Doit-on toujours combiner ce raccord avec le raccord de main courante Raccord articulé MC Quadrum 80x30mm ?

Oui, dans tous les cas d'angle. Un changement de direction du garde-corps implique de gérer l'angle sur les 5 lisses et sur la main courante simultanément. Commander uniquement les raccords de lisses sans le raccord de main courante rend l'installation impossible à finaliser correctement. Commandez toujours les deux accessoires ensemble pour chaque angle.
