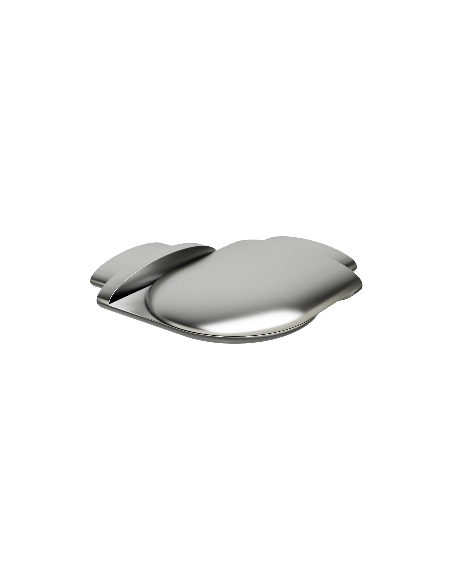

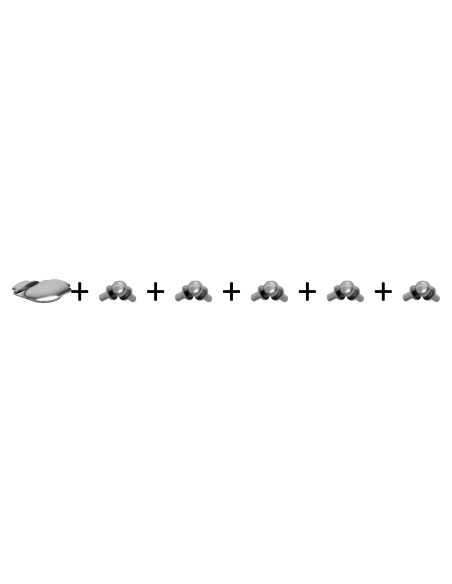

RACCORD ELLIPSIS ARTICULE INOX BRILLANT OU NOIR BRILLANT

Raccord de main courante articulé pour gamme ELLIPSIS

82,68 €

En stock Expédition sous 10j

Teinte métal

x 5

Raccord articulé pour lisses alu diam 16

35,40 €

En stock Expédition sous 10j

Teinte métal

118,08 € TTC

En stock Expédition sous 10j

Quantité

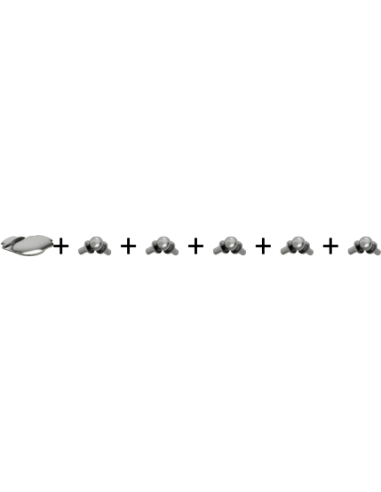

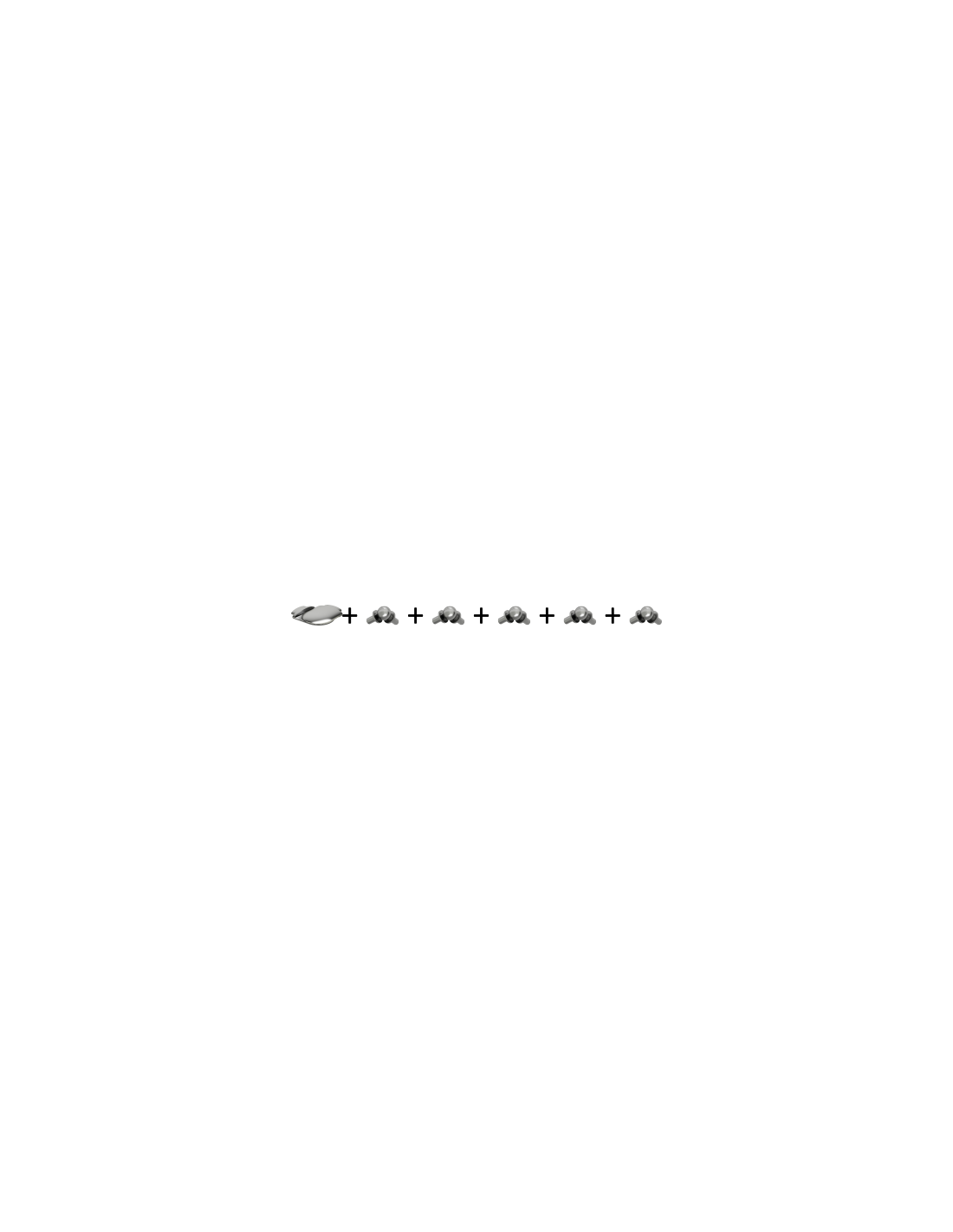

Contenu du pack

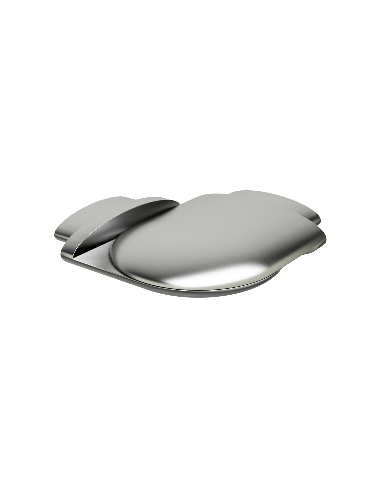

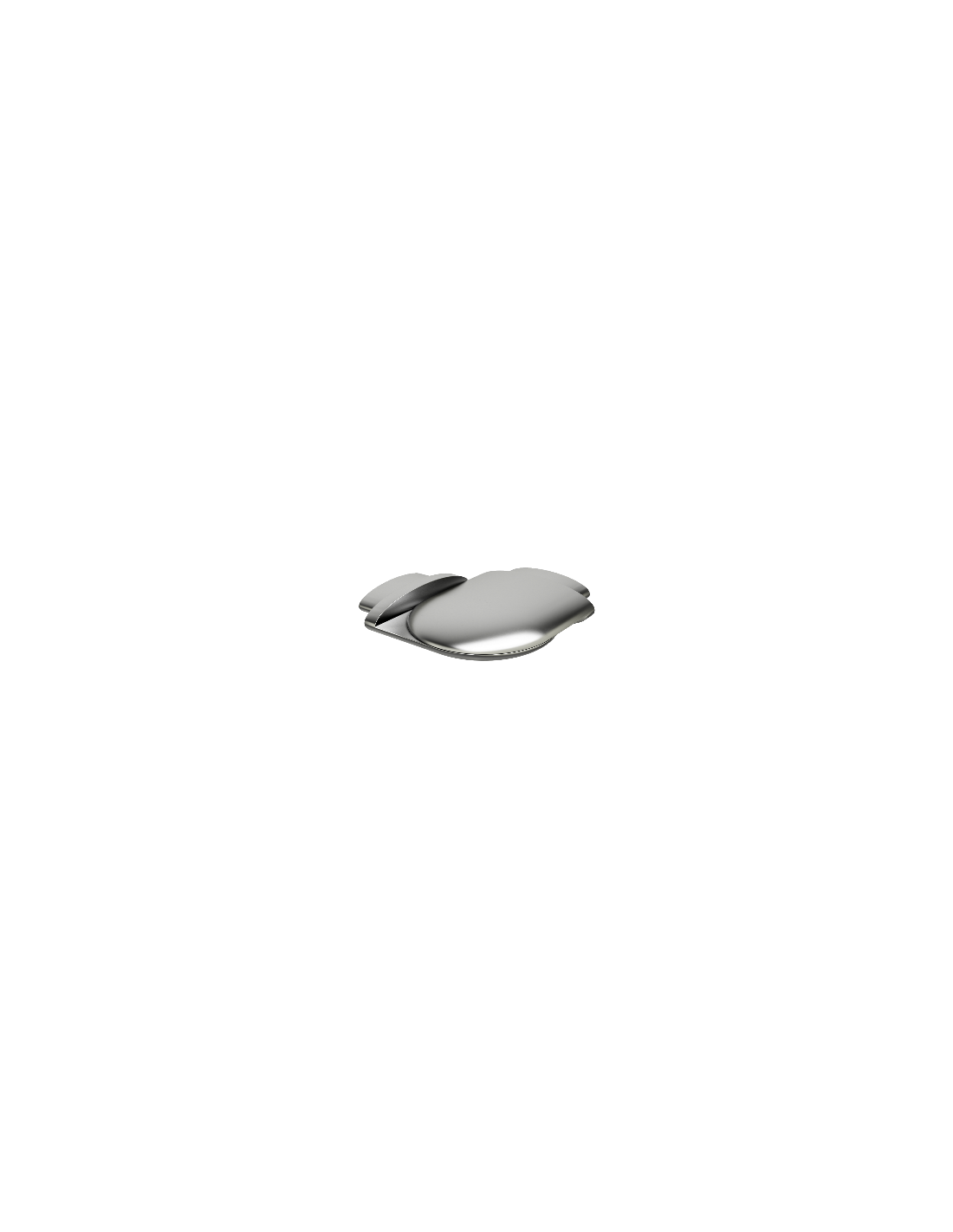

Raccord de main courante articulé pour gamme ELLIPSIS

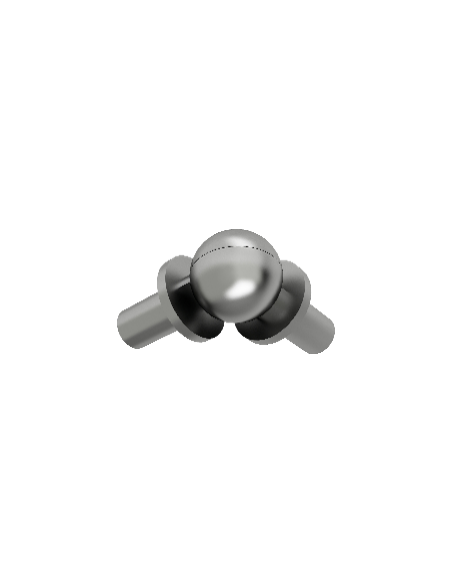

Raccord articulé pour lisses alu diam 16

Raccord articulé pour main courante aluminium gamme Ellipsis — permet les raccordements à angle variable entre deux tronçons de main courante Ellipsis Ø50mm. Finitions noir brillant ou inox brillant. Vendu à l'unité. Compatible gamme Ellipsis WoodUp uniquement.

Raccord Articulé Main Courante Gamme Ellipsis – Jonction à Angle Variable Aluminium

Ce raccord articulé permet de raccorder deux tronçons de main courante Ellipsis à un angle variable, pour les configurations où le garde-corps change de direction — angle de palier, retour de mezzanine, escalier en L. Il est conçu spécifiquement pour la main courante à profil arrondi de la gamme Ellipsis WoodUp (section Ø50mm) et n'est pas compatible avec la gamme Quadrum. Disponible en finitions noir brillant et inox brillant, il assure la continuité visuelle de l'installation.

Vendu à l'unité, il s'utilise à chaque changement de direction de la main courante. Pour les angles droits (90°) ou les angles variables non standards, ce raccord articulé est la solution la plus simple — il évite d'avoir à couper les extrémités en onglet et de souder ou coller les jonctions.

Caractéristiques principales

Caractéristique	Valeur
Matériau	Aluminium anodisé
Usage	Raccord à angle variable — main courante Ellipsis
Compatibilité MC	Main courante Ellipsis Ø50mm
Finitions	Noir brillant / Inox brillant
Gamme	Ellipsis uniquement — non compatible Quadrum
Vendu	À l'unité

Points clés

✓ Angle variable — s'adapte à tous les changements de direction sans coupe d'onglet
✓ Compatible main courante Ellipsis Ø50mm — s'enclipse sans modification
✓ Finitions cohérentes — noir brillant ou inox brillant identiques au reste de la gamme
✓ Vendu à l'unité — à commander autant que de changements de direction nécessaires
✓ Exclusif gamme Ellipsis — non interchangeable avec la gamme Quadrum

Conseils d'installation

Positionnez le raccord articulé à l'angle souhaité entre les deux tronçons de main courante. Réglez l'angle avant de serrer le mécanisme de blocage — une fois serré, le raccord maintient l'angle de façon permanente. Insérez ensuite les extrémités des tronçons de main courante dans les embouts du raccord et fixez selon les instructions du fabricant. Ce raccord fonctionne en tandem avec les raccords articulés de lisses rondes Raccord articulé lisses Ø16mm Ellipsis pour assurer la cohérence de l'angle sur toute la hauteur du garde-corps.

Entretien et protection

Nettoyage à l'eau savonneuse. Vérifiez le serrage du mécanisme de blocage annuellement — un raccord articulé mal serré peut créer un jeu dans la main courante sous charge. En extérieur, un rinçage à l'eau douce après les épisodes de sel (mer, déverglaçage) prévient les dépôts minéraux sur le mécanisme d'articulation.

Questions fréquentes

Ce raccord articulé est-il compatible avec la gamme Quadrum WoodUp ?

Non. Ce raccord est conçu pour la main courante Ellipsis à profil arrondi Ø50mm. La gamme Quadrum utilise une main courante de section 80x30mm — les raccords sont différents. Pour la gamme Quadrum, commandez le raccord horizontal articulé pour main courante 80x30mmRaccord articulé MC Quadrum 80x30mm.

Combien de raccords articulés commander pour un garde-corps en U ?

Un garde-corps en U (trois côtés) nécessite 2 raccords articulés de main courante (un pour chaque angle à 90°) et 2 jeux de raccords articulés de lisses Raccord articulé lisses Ø16mm Ellipsis — un jeu de 5 raccords par angle, soit 10 raccords de lisses au total. La visserie est incluse dans ces accessoires.

Le raccord articulé peut-il gérer des angles inférieurs à 90° (garde-corps d'escalier rampant) ?

Ce raccord est conçu pour les changements de direction horizontaux sur les paliers et mezzanines. Pour un garde-corps rampant d'escalier, l'inclinaison du garde-corps nécessite des accessoires spécifiques différents. Consultez WoodUp avant de commander pour valider la compatibilité avec votre configuration d'escalier.

Doit-on commander le raccord articulé de main courante en même temps que les raccords de lisses ?

Oui, toujours. Un changement de direction sur un garde-corps Ellipsis implique de gérer l'angle sur les 5 lisses ET sur la main courante simultanément. Commandez toujours les deux accessoires ensemble pour chaque angle de votre configuration.

Produits complémentaires

Raccord articulé pour lisses rondes Ø16mm Ellipsis — à combiner

Kit départ Ellipsis — garde-corps complet lisses rondes

Kit rallonge Ellipsis — extension 100cm

Raccord horizontal MC alu 80x30mm — équivalent gamme Quadrum

Fiche technique

Essence/matière: Alu
Gamme: Ellipsis

Raccord articulé pour lisses aluminium Ø16mm gamme Ellipsis — raccord à angle variable entre lisses rondes Ø16mm. Finitions noir brillant ou inox brillant. Compatible lisses Ellipsis WoodUp Ø16mm uniquement. Vendu à l'unité. Non compatible gamme Quadrum.

Raccord Articulé pour Lisses Aluminium Ø16mm Gamme Ellipsis – Angle Variable

Ce raccord articulé permet de raccorder deux lisses rondes Ø16mm de la gamme Ellipsis à un angle variable, pour les configurations où le garde-corps change de direction. Il s'utilise à chaque angle du garde-corps, en combinaison avec le raccord articulé de main courante Ellipsis. Chaque angle du garde-corps nécessite 5 raccords de lisses (un par lisse) et 1 raccord de main courante. Disponible en noir brillant et inox brillant.

Caractéristiques principales

Caractéristique	Valeur
Matériau	Aluminium anodisé
Diamètre lisse compatible	Ø16mm — gamme Ellipsis
Usage	Raccord à angle variable entre deux lisses
Finitions	Noir brillant / Inox brillant
Gamme	Ellipsis uniquement — non compatible Quadrum
Vendu	À l'unité
Quantité par angle	5 raccords par changement de direction (1 par lisse)

Points clés

✓ Angle variable — s'adapte sans coupe complexe des lisses
✓ Ø16mm compatible Ellipsis — dimensions exactes des lisses rondes WoodUp
✓ 5 raccords par angle — un par lisse horizontale du garde-corps
✓ À combiner avec Raccord articulé MC Ellipsis — raccord de main courante Ellipsis pour l'angle complet
✓ Finitions cohérentes — noir brillant ou inox brillant

Conseils d'installation

Commandez ce raccord en lot de 5 unités par angle — un raccord par lisse. Réglez l'angle de chaque raccord avant insertion sur les lisses. Assurez-vous que tous les raccords sont réglés au même angle avant de serrer pour garantir l'alignement des lisses. Utilisez simultanément le raccord articulé de main courante pour gérer la jonction de la rampe au même angle.

Questions fréquentes

Combien de raccords articulés de lisses pour un garde-corps en U (3 côtés) ?

Un garde-corps en U comporte 2 angles — il faut donc 10 raccords articulés de lisses (5 par angle) et 2 raccords articulés de main courante Raccord articulé MC Ellipsis. Commandez en une seule fois pour garantir la cohérence de la finition entre tous les raccords.

Ce raccord est-il compatible avec les lisses carrées 16x16mm de la gamme Quadrum ?

Non. Ce raccord est conçu pour les lisses rondes Ø16mm de la gamme Ellipsis. Les lisses carrées 16x16mm de la gamme Quadrum nécessitent les raccords articulés spécifiques Quadrum Raccord articulé lisses 16x16mm Quadrum.

Ce raccord peut-il gérer un angle de 45° (diagonale) ?

Le débattement angulaire du raccord articulé permet de gérer les angles courants entre 60° et 120°. Pour des angles très aigus (inférieurs à 60°) ou très obtus (supérieurs à 120°), contactez WoodUp avant de commander pour valider la compatibilité avec votre configuration exacte.

Faut-il commander des raccords articulés de lisses pour tous les angles, même légers ?

Oui, dès que le garde-corps change de direction. Même pour un angle de 170°, les lisses rigides en aluminium ne peuvent pas absorber la déviation sans raccord. Le raccord articulé gère tous les angles non nuls. Pour une installation parfaitement droite, utilisez le connecteur droit Connecteur lisses Ø16mm Ellipsis à la place.

Ce raccord articulé de lisse peut-il s'utiliser sur un garde-corps Quadrum ?

Non. Ce raccord est conçu pour les lisses rondes Ø16mm de la gamme Ellipsis. Pour les lisses carrées 16x16mm de la gamme Quadrum, utilisez les raccords articulés spécifiques Quadrum Raccord articulé lisses 16x16mm Quadrum. Les deux raccords ont des dimensions internes différentes et ne sont pas interchangeables.
