Escalier Escamotable Bois Coupe-Feu EI 45 ARPETTAZ Isolé 66 mm

Name: Escalier Escamotable Bois Coupe-Feu EI 45 ARPETTAZ Isolé 66 mm
Brand: Levigne
SKU: ECBEI45_66
Price: 575.75 EUR
Availability: PreOrder

Escalier escamotable ARPETTAZ 66, tout bois, 12 marches, 4 caissons de 120 x 60 à 130 x 70 cm.

Isolant de 60 mm, trappe coupe-feu 45 minutes de 66 mm. Hauteur sous plafond jusqu'à 280 cm, encombrement au sol de 145 cm, dégagement de 168 cm, charge maximale 160 kg.

Main courante incluse. Version bois de nos escaliers coupe-feu 45 minutes, à poser au-dessus d'un garage, d'une chaufferie ou d'une pièce à risque, quand le plancher doit résister au feu. Pose conforme à la notice obligatoire.

Dimension caisson

Référence ECBEI45_6612060

575,75 € TTC

Dont 0,85 € d'éco-participation

Sur commande. 5 6 semaines

Quantité

Paiement :

Paiement en 2x, 3x, 4x avec

Description
Détails du produit

Escalier Escamotable Bois Coupe-Feu EI 45 ARPETTAZ Isolé 66 mm

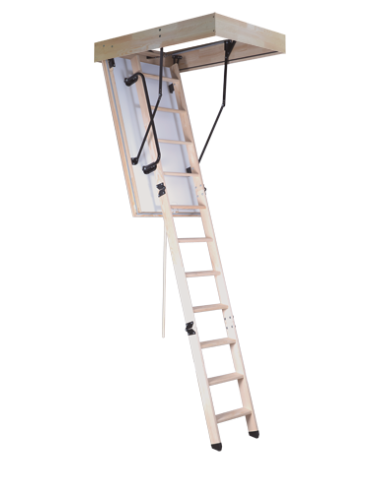

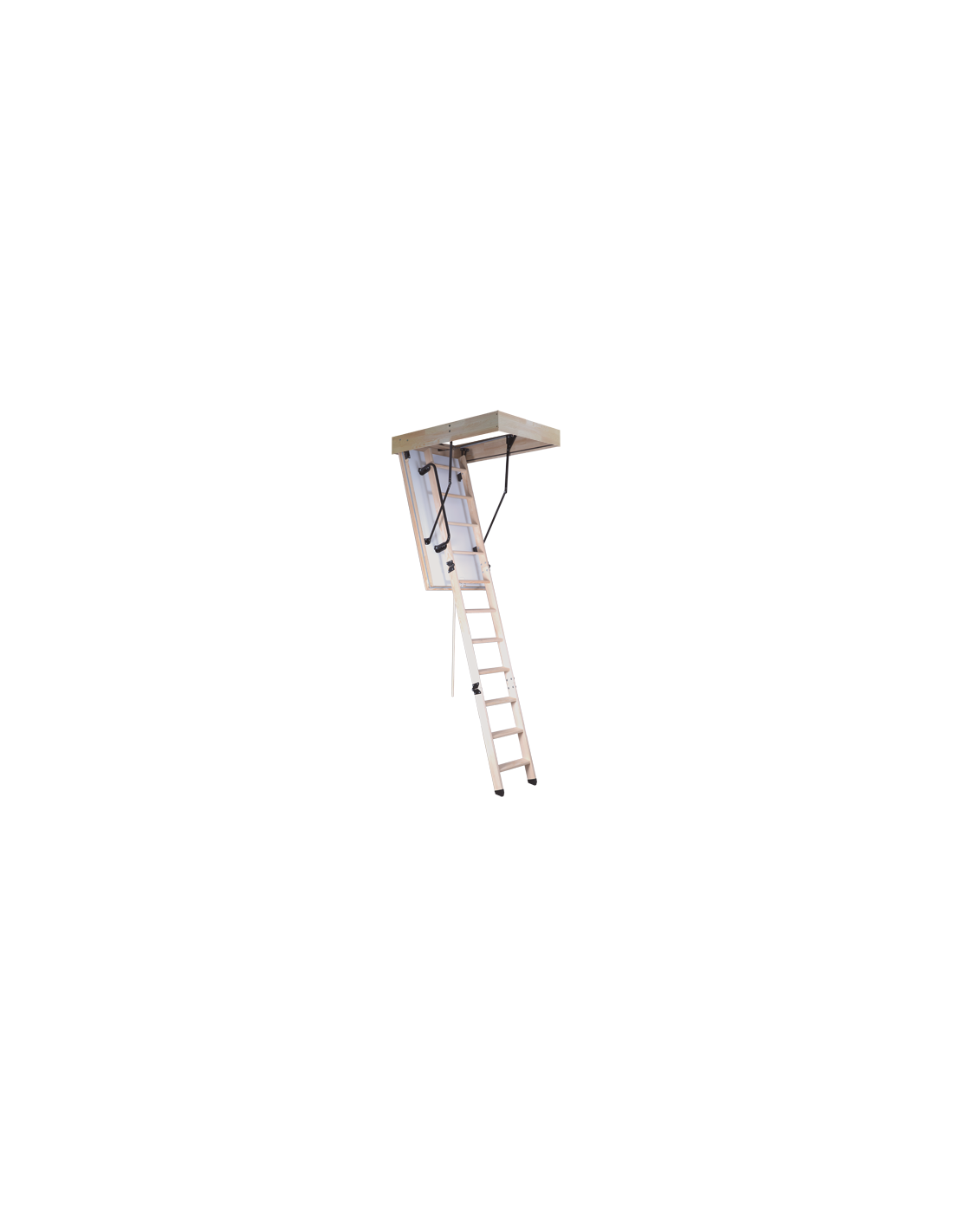

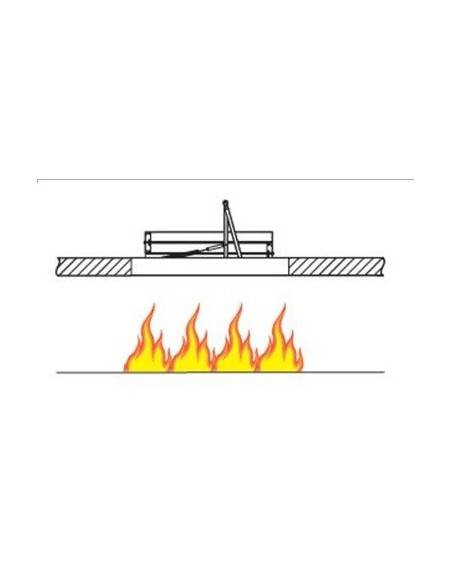

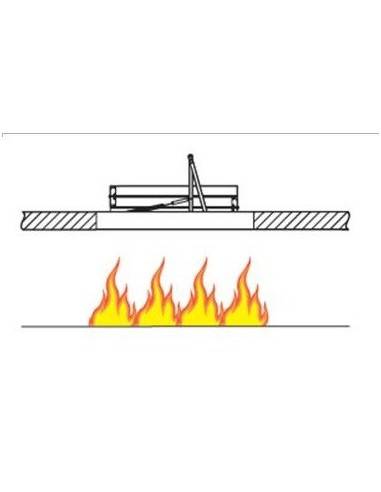

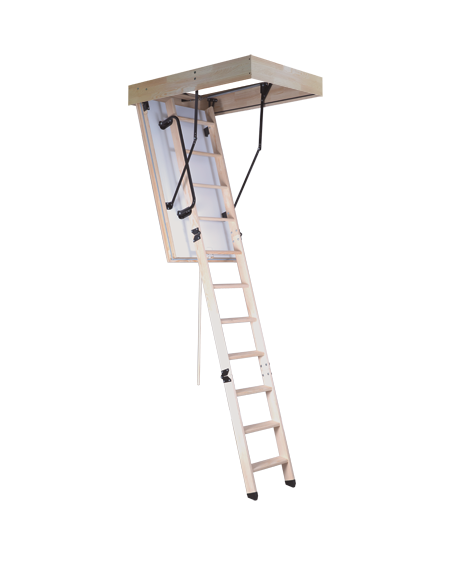

L'ARPETTAZ 66 est un escalier escamotable en bois dont la trappe est classée EI 45 : elle reste étanche aux flammes et limite le passage de la chaleur pendant 45 minutes. Ses 66 mm d'épaisseur, dont 60 mm d'isolant, isolent aussi les combles, avec un coefficient U de 0,76 W/m².K.

Le caisson existe en 120 x 60, 120 x 70, 130 x 60 ou 130 x 70 cm. L'échelle de 40 cm compte 12 marches, dessert une hauteur sous plafond jusqu'à 280 cm et supporte 160 kg.

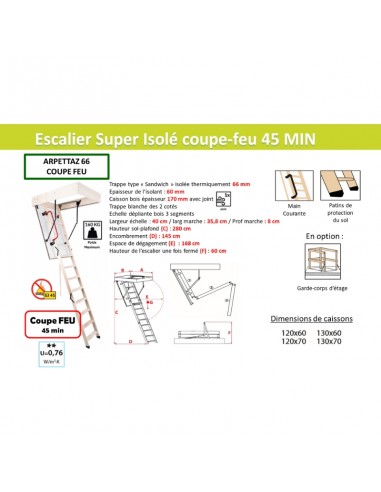

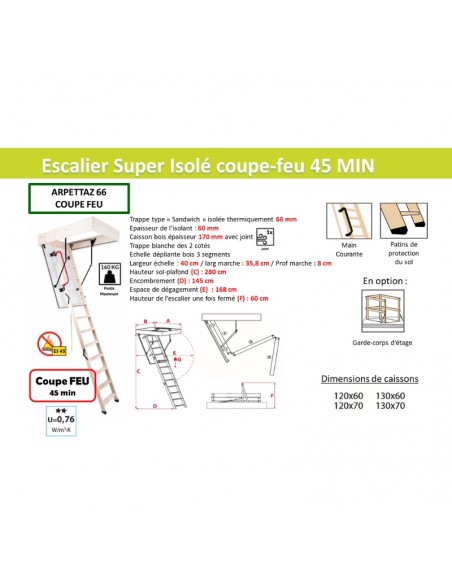

Caractéristiques principales

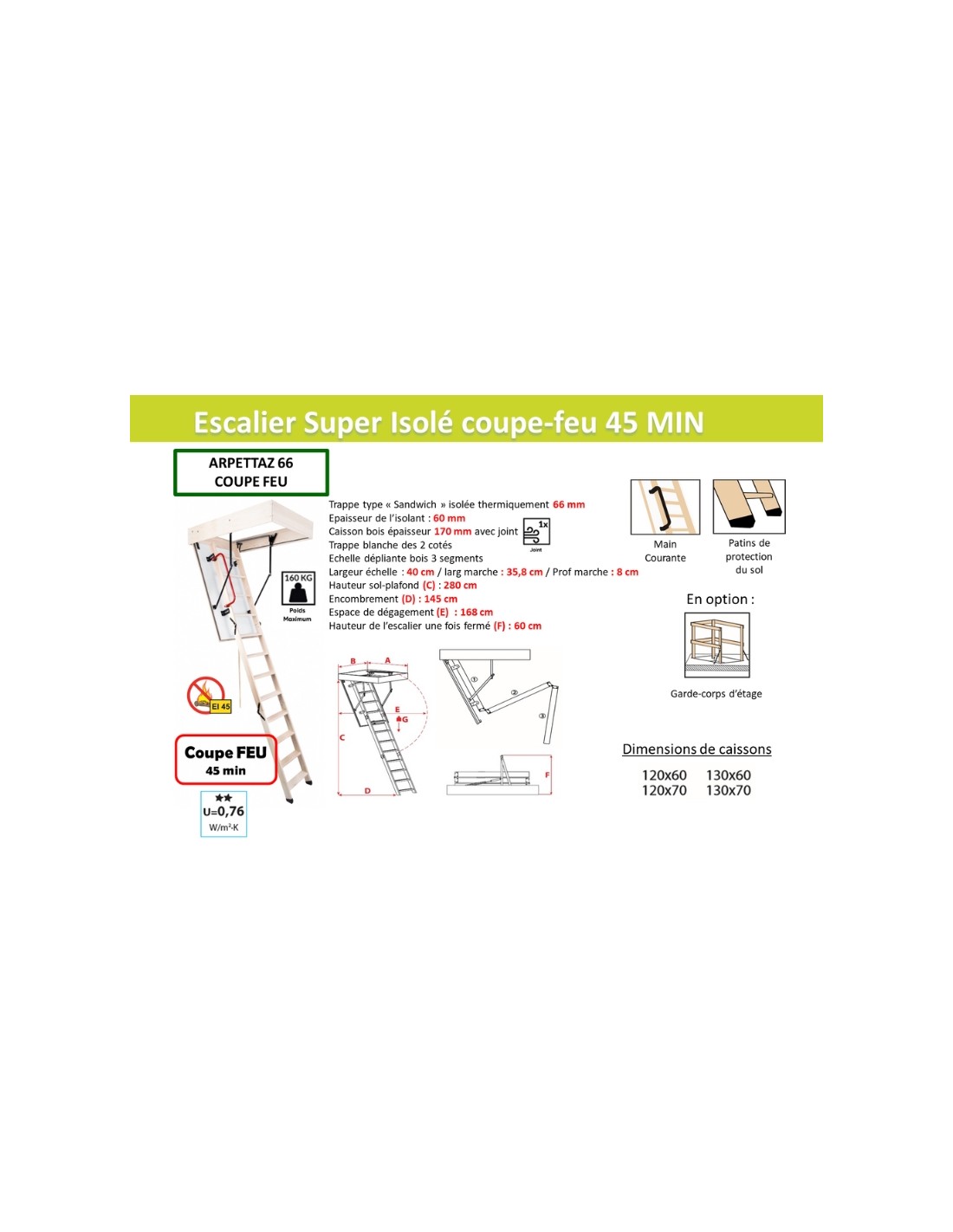

Caractéristique	Description
Modèle	ARPETTAZ 66
Structure	Bois
Épaisseur de trappe	66 mm, coupe-feu 45 minutes
Épaisseur d'isolant	60 mm
Caissons disponibles	4 tailles : 120 ou 130 cm de long sur 60 ou 70 cm de large
Hauteur sous plafond maximale	280 cm
Nombre de marches	12
Largeur de l'échelle	40 cm

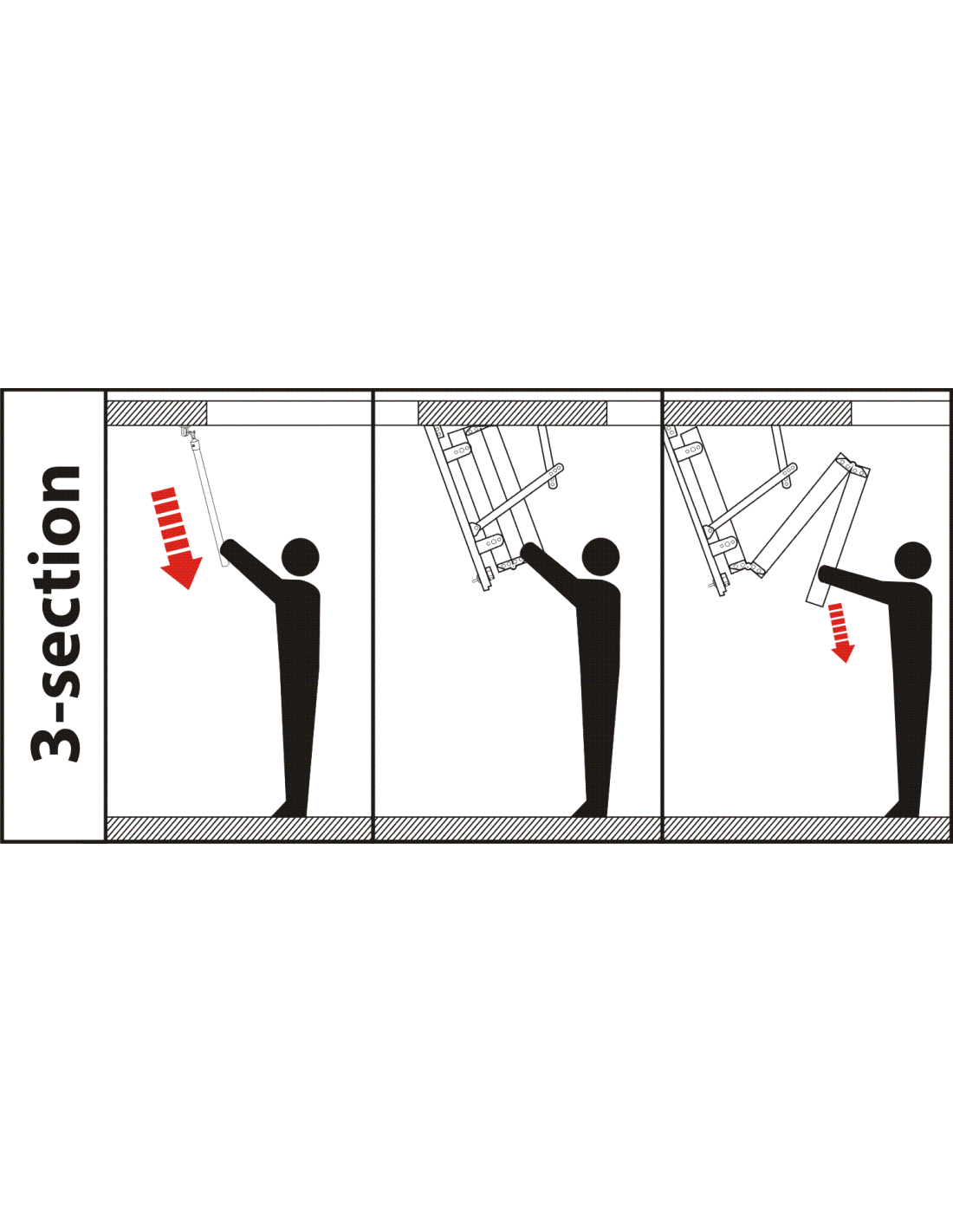

Segments	3
Largeur de marche	35,8 cm
Profondeur de marche	8 cm
Trappe	Type sandwich, blanche des deux côtés, avec joint
Coefficient thermique	U = 0,76 W/m².K
Encombrement au sol	145 cm
Espace de dégagement	168 cm
Hauteur repliée	60 cm
Hauteur du caisson	170 mm
Charge maximale	160 kg
Classement feu	EI 45

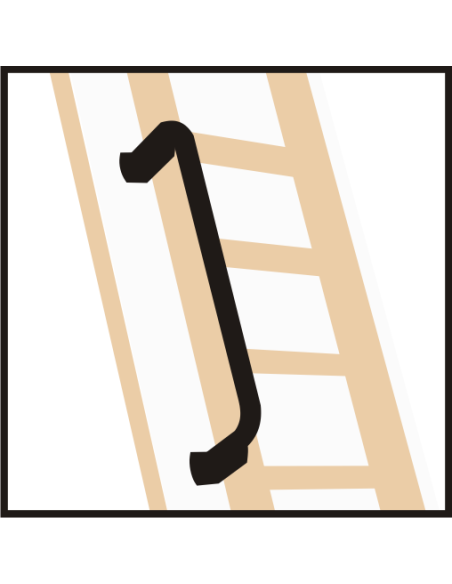

Main courante	Incluse
Options	Garde-corps d'étage

Colisage

Escalier avec caisson et trappe
Main courante

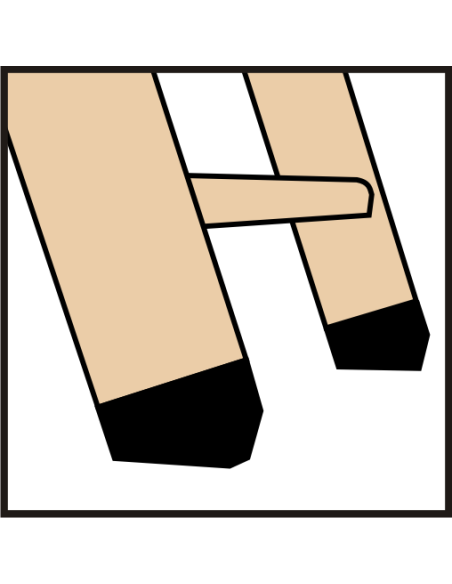

Patins de protection du sol

Points clés

✓ Trappe coupe-feu : classée EI 45
✓ Isolant 60 mm : trappe de 66 mm, U = 0,76 W/m².K
✓ Échelle bois : 12 marches de 40 cm
✓ 4 caissons : de 120 x 60 à 130 x 70 cm, hauteur jusqu'à 280 cm
✓ Main courante et patins inclus
✓ Charge maximale : 160 kg

Comparatif de la gamme

Escaliers escamotables coupe-feu : les caractéristiques qui orientent le choix, modèle par modèle.

Modèle	Épaisseur d'isolant	Structure	Hauteur max	Encombrement au sol	Charge	Main courante
NOZIERES 66 coupe-feu 45 min	60 mm (trappe 66 mm)	Montants métal, marches bois	265 cm	130 cm	160 kg	Incluse
ARPETTAZ 66 coupe-feu 45 min	60 mm (trappe 66 mm)	Bois	280 cm	145 cm	160 kg	Incluse
BERNINA 66 coupe-feu 60 min	60 mm (trappe 66 mm)	Montants métal, marches bois	280 cm	145 cm	210 kg	Incluse

Bien choisir son escalier escamotable

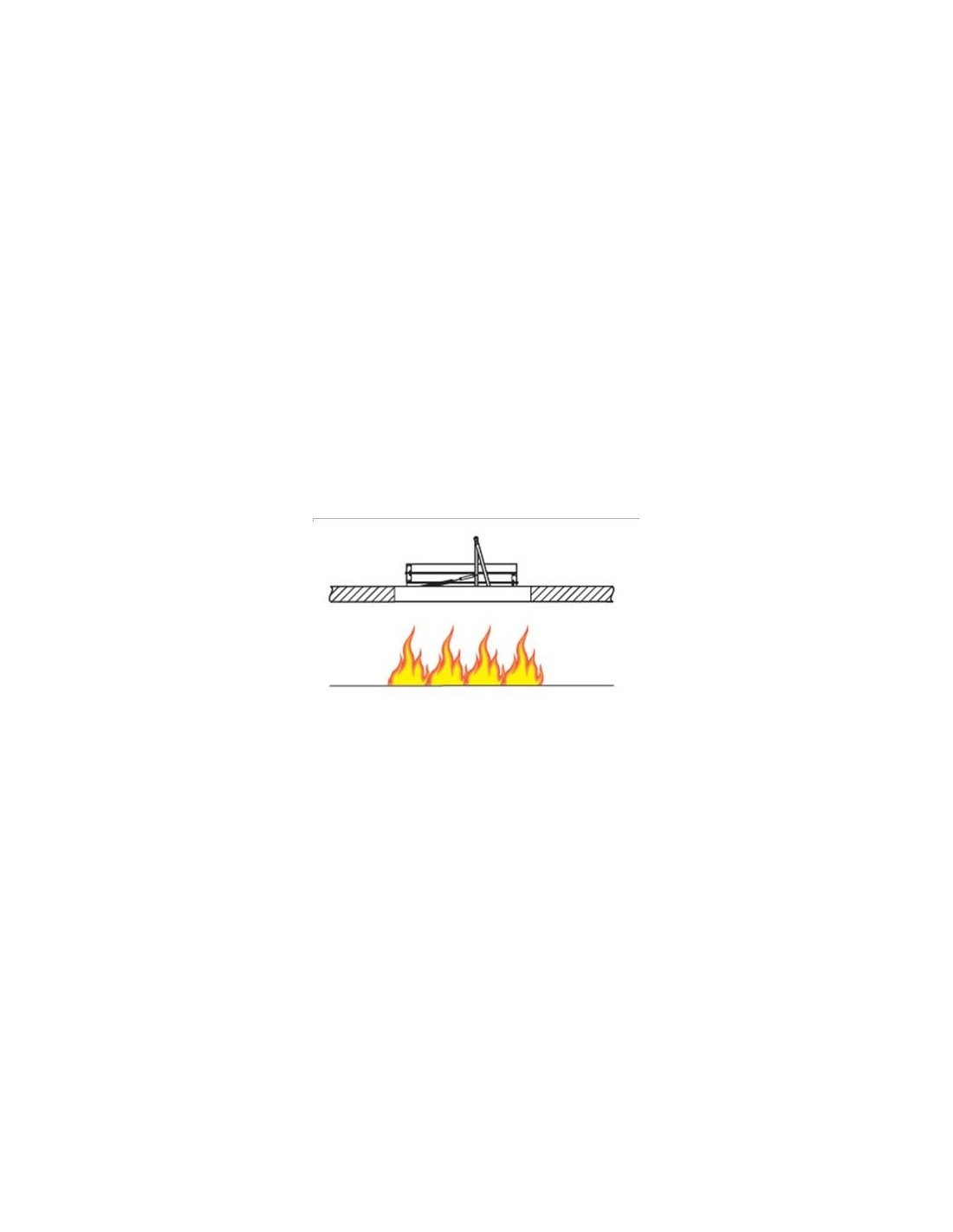

Le classement EI 45 se lit en deux lettres : E pour l'étanchéité aux flammes et aux gaz chauds, I pour l'isolation thermique côté non exposé. C'est l'indication à rapprocher de l'exigence de votre projet.

L'ARPETTAZ est la version bois de nos escaliers coupe-feu 45 minutes. Au sol, comptez 145 cm d'encombrement et 168 cm de dégagement. La main courante est fournie.

Conseils d'installation

Trémie : préparez une ouverture aux dimensions du caisson choisi, avec une réserve d'environ 5 mm sur le pourtour. Vérifiez qu'il reste au moins 170 mm de hauteur libre au-dessus du plafond pour loger le caisson.

Fixation : fixez le caisson à la structure du plancher (solives, chevêtre) avec des vis adaptées au support, en suivant la notice. Contrôlez l'équerrage avant le serrage définitif : un caisson vrillé empêche la trappe de fermer correctement.

Réglage : dépliez l'échelle, mesurez la hauteur sous plafond et recoupez le dernier segment pour qu'il repose à plat sur le sol. Montez la main courante. Raccordez enfin l'isolant des combles autour du caisson pour éviter les ponts thermiques.

Résistance au feu : la tenue au feu de 45 minutes n'est obtenue qu'avec une pose conforme à la notice. Ne percez pas la trappe et ne modifiez ni le caisson ni ses joints.

Entretien et protection

Contrôlez une fois par an le serrage des vis, les articulations entre segments et le bon fonctionnement du mécanisme d'ouverture de la trappe. Lubrifiez les mécanismes si l'ouverture devient dure, et dépoussiérez les marches.

Sur un modèle coupe-feu, n'ajoutez ni peinture épaisse ni revêtement sur la trappe sans l'accord du fabricant, et vérifiez que les joints restent en place.

Questions fréquentes

Que signifie EI 45 sur un escalier escamotable ?

E désigne l'étanchéité aux flammes et aux gaz chauds, I l'isolation thermique, et 45 la durée en minutes. La trappe de l'ARPETTAZ 66 est classée EI 45.

Quand faut-il un escalier escamotable coupe-feu ?

Quand la trappe traverse un plancher qui doit résister au feu : au-dessus d'un garage, d'une chaufferie, ou lorsque la réglementation ou votre assureur l'impose. Vérifiez la durée exigée, 45 ou 60 minutes.

Quelle place faut-il au sol pour déplier l'ARPETTAZ ?

Comptez 145 cm d'encombrement au sol et 168 cm de dégagement pour ouvrir la trappe et déplier l'échelle.

Comment choisir la taille du caisson d'un escalier escamotable ?

Le caisson se choisit d'après la trémie : ses dimensions correspondent à l'ouverture à prévoir dans le plafond, avec une réserve d'environ 5 mm autour pour la pose. Mesurez la trémie existante, ou celle que vous pouvez créer entre les solives, puis prenez le caisson qui s'en rapproche le plus sans la dépasser.

Faut-il recouper l'échelle d'un escalier escamotable ?

Oui, le plus souvent. L'échelle est livrée pour la hauteur maximale et se recoupe au pied pour que le dernier segment repose à plat sur le sol. Mesurez la hauteur sous plafond, dépliez l'échelle et coupez selon la notice.
